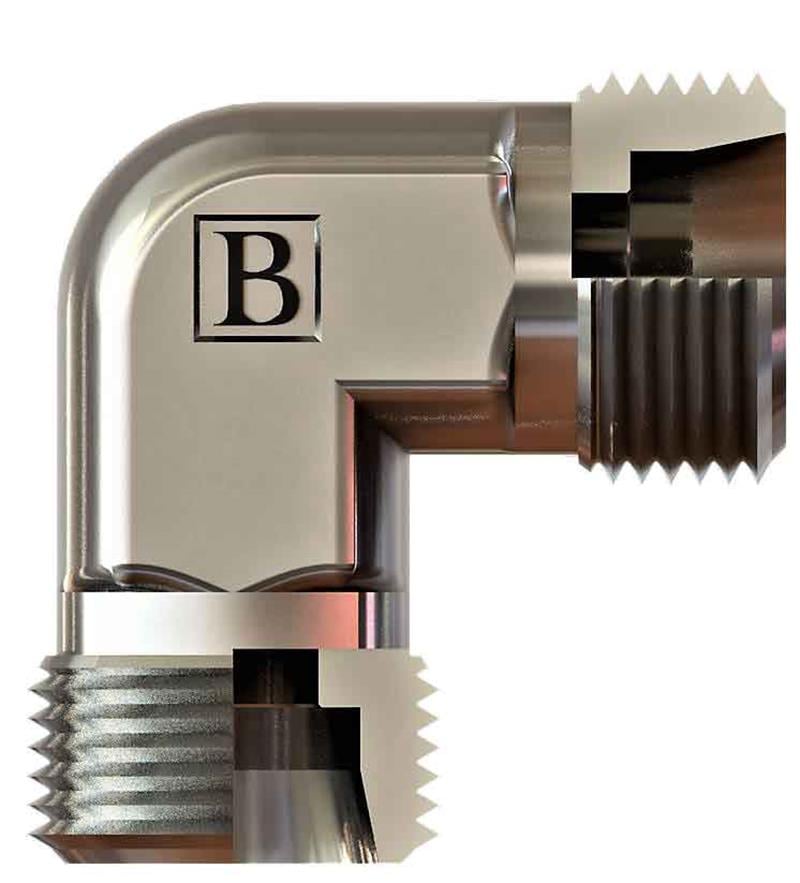

M45x2 ölçüsünde SB-3535-MD-L kodlu metrik dirsek, OLC hidrolik rakor serisindendir. Metrik tarafı L (hafif) seridir.
SB-3535-MD-L ne işe yarar?
SB-3535-MD-L, M45x2 bağlantılı hattı 90° döndüren bir dirsek rakordur. Pompa, valf ve silindir portlarında hat yönünü değiştirmek için kullanılır. Hortumun bükülme yarıçapını korumaya yardımcı olarak hortum ömrünü uzatır.
Sık sorulan sorular
SB-3535-MD-L için karşı parça nasıl seçilir?
Bu ürünün bağlantı dişi M45x2 ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır. Metrik tarafta 35 mm dış çaplı boru (L (hafif) seri) kullanılır.
SB-3535-MD-L sızdırmazlığı nasıl sağlanır?
SB-3535-MD-L ürününün M45x2 tarafı metrik 24° bağlantıdır. 24° konik yuvalı metrik bağlantıda sızdırmazlık, koniğe oturan kesme halkası veya hortum rakorunun konik ucu ile sağlanır. Bağlantı DIN 2353 / ISO 8434-1 esaslıdır.
SB-3535-MD-L kodundaki "L" ne demek?
Bu ürün L (hafif) seridir ve 35 mm dış çaplı boru içindir. Metrik 24° sistemde aynı boru çapı için hafif (L) ve ağır (S) seride farklı diş ölçüleri kullanılır; örneğin 6 mm boru L seride M12x1,5, S seride M14x1,5 dişlidir. Somun, yüksük ve gövde aynı seriden seçilmelidir.
SB-3535-MD-L teknik ölçüleri
Tabloya göre Diş Ölçüsü T1 M45X2, Boru Çapı (ØD2) 35, B 34,5, C 34,5, ØD1 30, AA 41. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- Karşı parçanın diş ölçüsünü (M45x2) ve bağlantı standardını montajdan önce kontrol edin.
- Boruyu dik kesin ve çapaklarını alın; eğik kesim yüksüğün düzgün oturmasını engeller.
- Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
