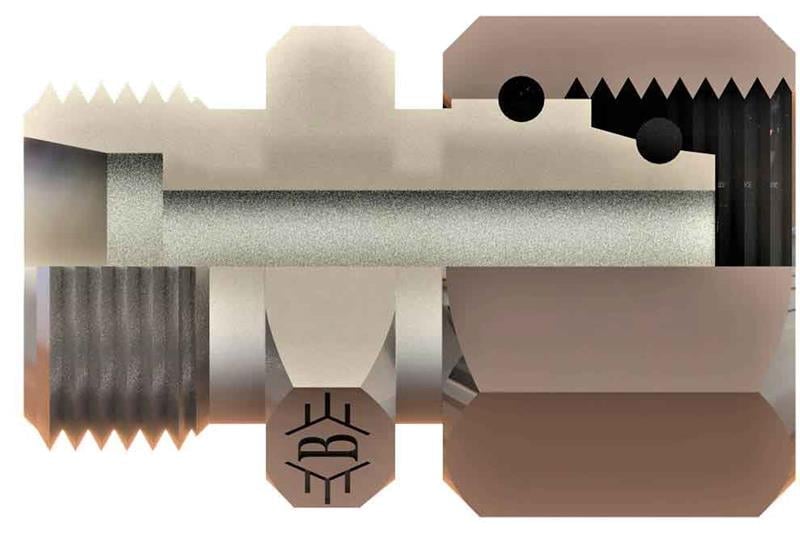

M45x2 35l M30x2 22l Metrik Kor Rakor (SB-3522-MMTR-L)

OLC SB-3522-MMTR-L: M45x2 - M30x2 ölçülerinde metrik - metrik geçiş rakoru. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

SB-3522-MMTR-L ne işe yarar?

SB-3522-MMTR-L, M45x2 ile M30x2 bağlantılarını birbirine bağlayan bir geçiş (adaptör) parçasıdır. Farklı diş standartlarındaki parçaları birbirine uyumlu hale getirir. Farklı standartlarda üretilmiş ekipmanları bir araya getirirken ara parça olarak kullanılır.

Sık sorulan sorular

SB-3522-MMTR-L hangi bağlantılara uyar?

Bu ürünün bir ucu M45x2, diğer ucu M30x2 bağlantılıdır. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin. Metrik tarafta 35 mm dış çaplı boru (L (hafif) seri) kullanılır.

M30x2 ne anlama gelir?

M30x2: M harfi metrik dişi, 30 nominal çapı (mm), 2 diş adımını (mm) belirtir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

Bu bağlantı nasıl sızdırmazlık sağlar?

SB-3522-MMTR-L ürününün M45x2 tarafı metrik 24° bağlantıdır. Metrik 24° bağlantılarda (DIN 2353 / ISO 8434-1) erkek gövdenin ağzında 24° koniklik bulunur. Boru, kesme halkası (yüksük) ve somunla bu koniğe sıkıldığında halka boruya gömülür; hem boruyu tutar hem sızdırmazlık sağlar.

L ve S seri arasındaki fark nedir?

Bu ürün L (hafif) seridir ve 35 mm dış çaplı boru içindir. L seri genel tesisat, S seri daha zorlu ve yüksek basınçlı hatlar içindir; S serinin gövdesi ve dişi daha büyüktür. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• Boruyu dik kesin ve çapaklarını alın; eğik kesim yüksüğün düzgün oturmasını engeller.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
