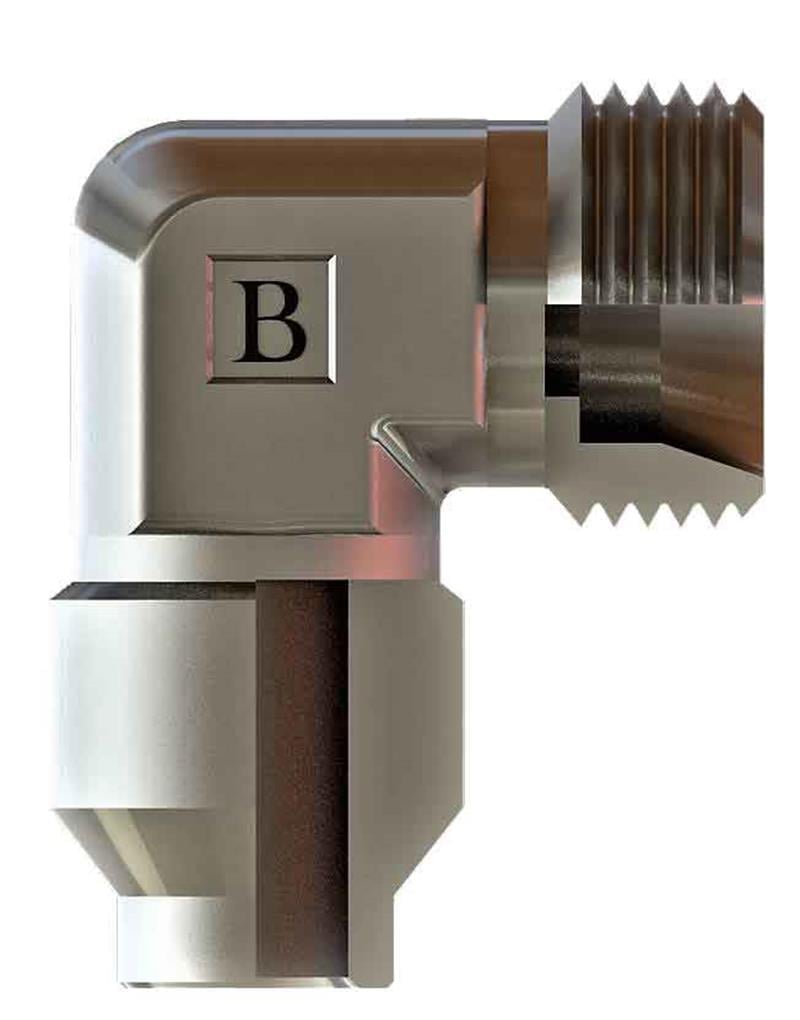

M45x2 ölçüsünde SB-4535-MKD-L kodlu metrik kaynaklık dirsek, OLC hidrolik rakor serisindendir. Metrik tarafı L (hafif) seridir.
Metrik kaynaklık dirsek ne için kullanılır?
SB-4535-MKD-L, M45x2 bağlantılı bir boruya, depoya veya gövdeye kaynakla birleştirilen kaynaklık rakordur. Depo, manifold ve kalın cidarlı borulara bağlantı noktası açmak için kullanılır. Hidrolik depo imalatında dönüş, emiş ve drenaj bağlantıları için kullanılır.
Sık sorulan sorular
Bu rakorun bağlantı uçları nelerdir?
Bu ürünün bağlantı dişi M45x2 ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin. Metrik tarafta 28 mm dış çaplı boru (L (hafif) seri) kullanılır.
SB-4535-MKD-L sızdırmazlığı nasıl sağlanır?
Bu ürünün M45x2 ucu metrik 24° sistemine göre sızdırmazlık sağlar. Metrik rakorlar DIN 2353 / ISO 8434-1 sistemine göre 24° koniklikle çalışır: boru tarafında yüksük, hortum tarafında somunlu rakorun konik ucu bu yuvaya oturur.
L (hafif) seri ne anlama gelir?
Bu ürün L (hafif) seridir ve 28 mm dış çaplı boru içindir. Metrik 24° sistemde aynı boru çapı için hafif (L) ve ağır (S) seride farklı diş ölçüleri kullanılır; örneğin 6 mm boru L seride M12x1,5, S seride M14x1,5 dişlidir. Somun, yüksük ve gövde aynı seriden seçilmelidir.
SB-4535-MKD-L teknik ölçüleri
Tabloya göre Diş Ölçüsü M45X2, B 34,5, C 44, ØD 35, ØD1 30, ØD2 35, AA 41. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.
Kullanırken dikkat edilmesi gerekenler
- Karşı parçanın diş ölçüsünü (M45x2) ve bağlantı standardını montajdan önce kontrol edin.
- Yüksük, somun ve gövdeyi aynı seriden seçin.
- Kaynak sonrası dişleri ve iç yüzeyi çapak ve cüruftan temizleyin.
- Bağlantıyı basınç altındayken sökmeye çalışmayın.
