M42x2 ölçüsünde SB-4230-MKD-S kodlu metrik kaynaklık dirsek, OLC hidrolik rakor serisindendir. Metrik tarafı S (ağır) seridir.
SB-4230-MKD-S ne işe yarar?
SB-4230-MKD-S, M42x2 bağlantılı bir boruya, depoya veya gövdeye kaynakla birleştirilen kaynaklık rakordur. Kaynak tarafı yüzeye kaynatılır, dişli tarafına hortum, boru veya tapa bağlanır. Özel manifold ve boru tesisatlarında bağlantı noktası oluşturur.
Sık sorulan sorular
Diş ölçüsü nasıl okunur?
M42x2: M harfi metrik dişi, 42 nominal çapı (mm), 2 diş adımını (mm) belirtir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.
SB-4230-MKD-S sızdırmazlığı nasıl sağlanır?
M42x2 bağlantı tarafında metrik 24° yapısı kullanılır. Metrik 24° bağlantılarda (DIN 2353 / ISO 8434-1) erkek gövdenin ağzında 24° koniklik bulunur. Boru, kesme halkası (yüksük) ve somunla bu koniğe sıkıldığında halka boruya gömülür; hem boruyu tutar hem sızdırmazlık sağlar.
S (ağır) seri ne anlama gelir?
Bu ürün S (ağır) seridir ve 30 mm dış çaplı boru içindir. Metrik 24° sistemde aynı boru çapı için hafif (L) ve ağır (S) seride farklı diş ölçüleri kullanılır; örneğin 6 mm boru L seride M12x1,5, S seride M14x1,5 dişlidir. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.
SB-4230-MKD-S teknik ölçüleri

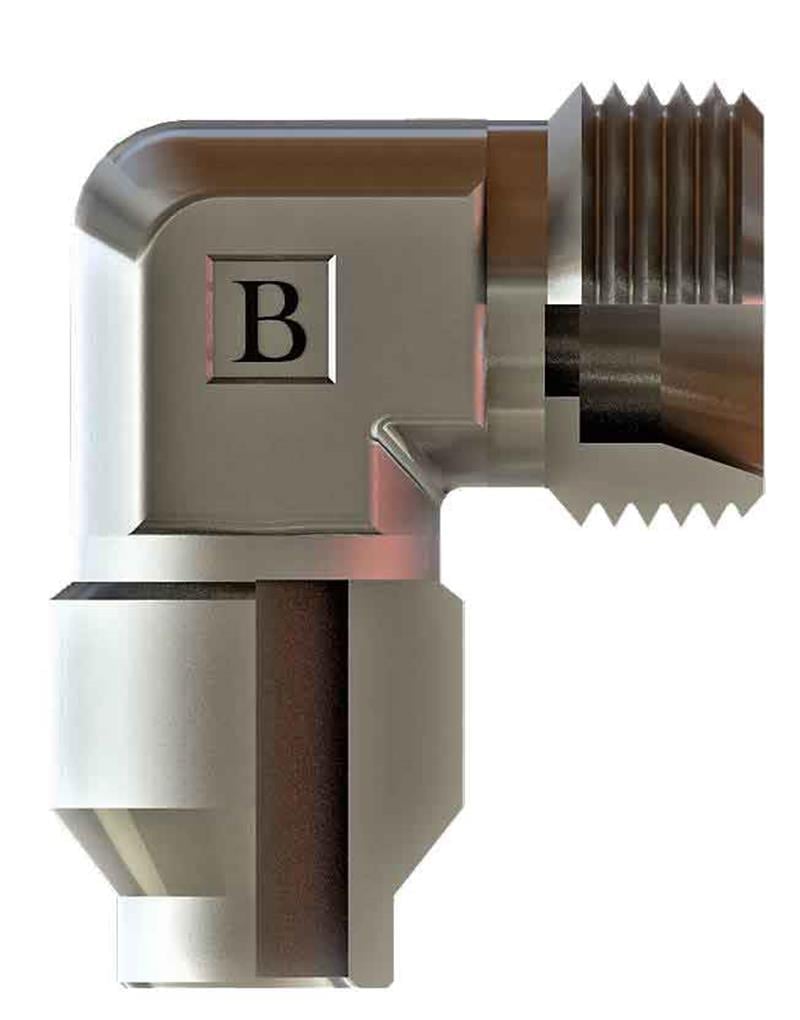

Tabloya göre Diş Ölçüsü M42X2, B 35,5, C 44, ØD 30, ØD1 25, ØD2 30, AA 41. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.
Kullanırken dikkat edilmesi gerekenler
- Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
- Yüksük, somun ve gövdeyi aynı seriden seçin.
- Kaynak sırasında dişli tarafı sıçramalara karşı koruyun.
- Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
