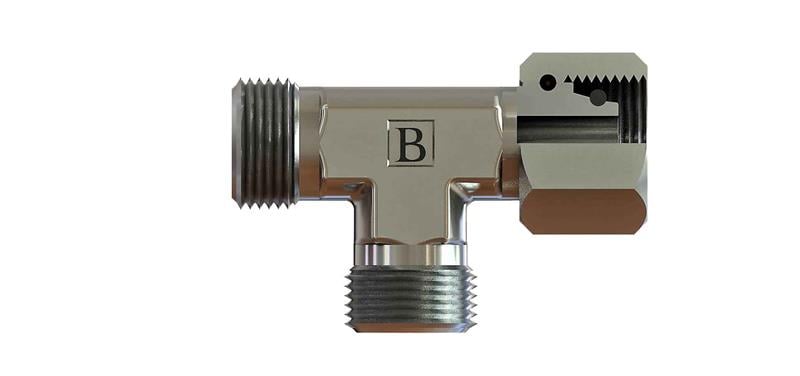

M42x2 30s Metrik Yan Bacak T Rakor (SB-3030-MYT-S)

M42x2 ölçüsünde SB-3030-MYT-S kodlu metrik yan bacak T rakor, OLC hidrolik rakor serisindendir. Metrik tarafı S (ağır) seridir.

SB-3030-MYT-S ne işe yarar?

SB-3030-MYT-S, M42x2 bağlantılı bir hattı üç yöne ayıran T rakordur. Yan bacak tipinde farklı bağlantı ucu T’nin yan kolunda bulunur; uçların konumu teknik resimde gösterilir. Hidrolik ünitelerde dağıtım ve ölçüm noktalarında kullanılır.

Sık sorulan sorular

SB-3030-MYT-S hangi bağlantılara uyar?

Bu ürünün bağlantı dişi M42x2 ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır. Metrik tarafta 30 mm dış çaplı boru (S (ağır) seri) kullanılır.

M42x2 ne anlama gelir?

M42x2: M harfi metrik dişi, 42 nominal çapı (mm), 2 diş adımını (mm) belirtir. Metrik dişler mm, BSP ve UNF dişler ise inç ölçülüdür.

L ve S seri arasındaki fark nedir?

Bu ürün S (ağır) seridir ve 30 mm dış çaplı boru içindir. L, S ve LL seriler birbirine karıştırılmamalıdır: aynı boru çapında bile somun ve gövde dişleri farklıdır. Somun, yüksük ve gövde aynı seriden seçilmelidir.

SB-3030-MYT-S teknik ölçüleri

Tabloya göre Diş Ölçüsü T1 M42X2, Diş Ölçüsü T2 30, C 55, E 35,5, ØD1 25, A1 41, A2 50. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (M42x2) ve bağlantı standardını montajdan önce kontrol edin.
• Boruyu dik kesin ve çapaklarını alın; eğik kesim yüksüğün düzgün oturmasını engeller.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
