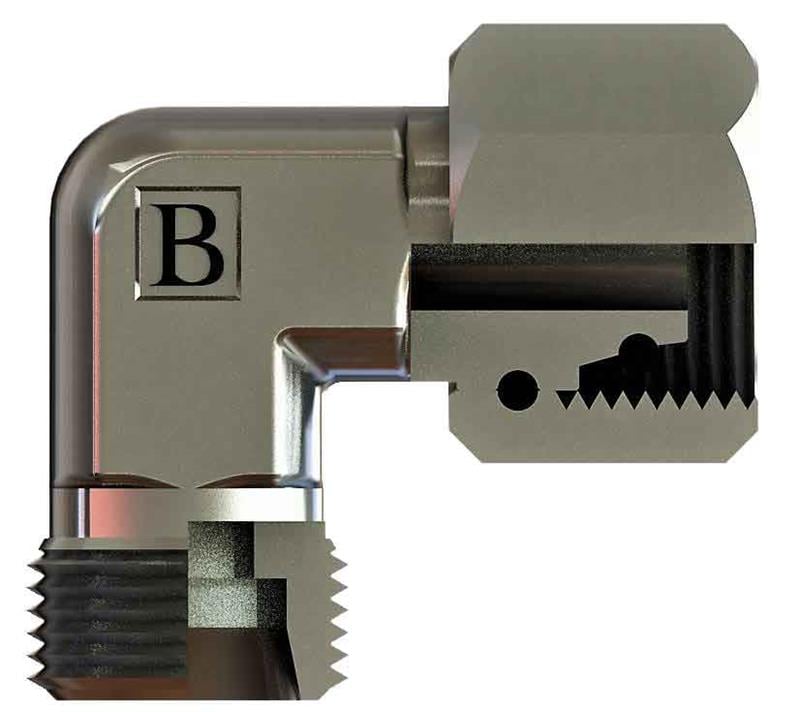

M42x2 30s Metrik Ters Dirsek Rakor (SB-3030-MTD-S)

M42x2 ölçüsünde SB-3030-MTD-S kodlu metrik ters dirsek, OLC hidrolik rakor serisindendir. Metrik tarafı S (ağır) seridir.

Metrik ters dirsek ne için kullanılır?

SB-3030-MTD-S, bir ucu döner somunlu (ters) geçiş parçasıdır. Somunlu tarafı sayesinde gövde sabitken somun çevrilerek karşı parçaya bağlanır; bu yüzden hat burulmadan monte edilir. Hidrolik ünite ve makine tesisatında yön ve bağlantı tipi değiştirmek için kullanılır.

Sık sorulan sorular

SB-3030-MTD-S için karşı parça nasıl seçilir?

Bu ürünün bağlantı dişi M42x2 ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır. Metrik tarafta 30 mm dış çaplı boru (S (ağır) seri) kullanılır.

M42x2 dişi nasıl tanınır?

M42x2 metrik diştir: 42 mm nominal çap ve 2 mm diş adımı (hatve) anlamına gelir. Metrik dişler mm, BSP ve UNF dişler ise inç ölçülüdür.

S (ağır) seri ne anlama gelir?

Bu ürün S (ağır) seridir ve 30 mm dış çaplı boru içindir. L seri genel tesisat, S seri daha zorlu ve yüksek basınçlı hatlar içindir; S serinin gövdesi ve dişi daha büyüktür. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.

SB-3030-MTD-S teknik ölçüleri

Tabloya göre Diş Ölçüsü T1 M42X2, Diş Ölçüsü T2 30, C 55, E 35,5, ØD1 25, A1 41, A2 50. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• Metrik bağlantıda L ve S seri parçaları birbirine karıştırmayın.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
