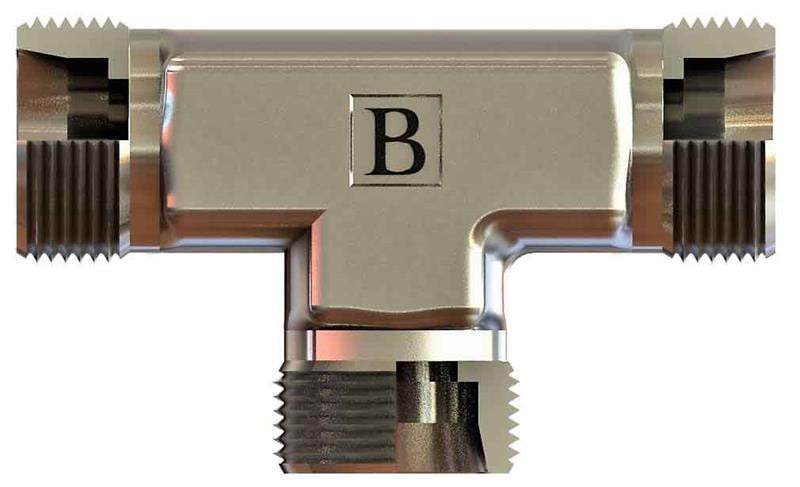

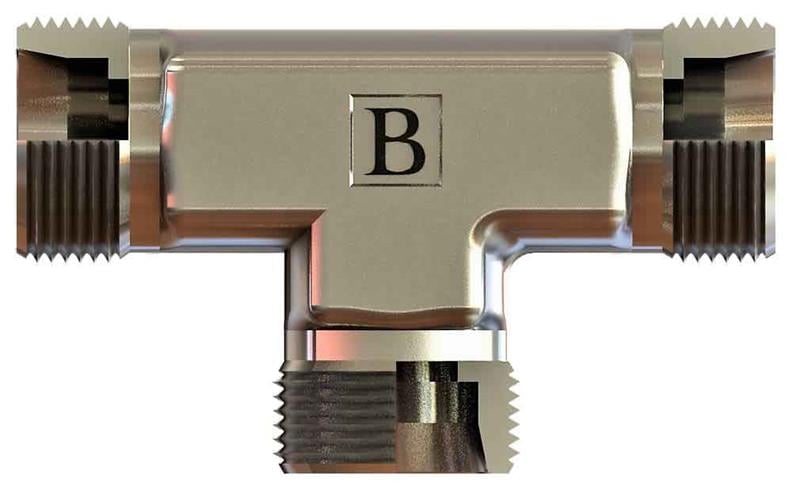

M42x2 30s Metrik T Rakor (SB-3030-MT-S)

M42x2 ölçüsünde SB-3030-MT-S kodlu metrik T rakor, OLC hidrolik rakor serisindendir. Metrik tarafı S (ağır) seridir.

SB-3030-MT-S ne işe yarar?

SB-3030-MT-S, M42x2 bağlantılı bir hattı üç yöne ayıran T rakordur. Tek hattan iki ayrı tüketiciye akış dağıtmak veya iki hattı birleştirmek için kullanılır. Hidrolik ünitelerde dağıtım ve ölçüm noktalarında kullanılır.

Sık sorulan sorular

SB-3030-MT-S hangi bağlantılara uyar?

Bu ürünün bağlantı dişi M42x2 ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır. Metrik tarafta 30 mm dış çaplı boru (S (ağır) seri) kullanılır.

Diş ölçüsü nasıl okunur?

M42x2: M harfi metrik dişi, 42 nominal çapı (mm), 2 diş adımını (mm) belirtir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

SB-3030-MT-S kodundaki "S" ne demek?

Bu ürün S (ağır) seridir ve 30 mm dış çaplı boru içindir. L, S ve LL seriler birbirine karıştırılmamalıdır: aynı boru çapında bile somun ve gövde dişleri farklıdır. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.

SB-3030-MT-S teknik ölçüleri

Tabloya göre Diş Ölçüsü T1 M42X2, Diş Ölçüsü T2 30, C 71, E 35,5, ØD1 25, A1 41. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• Boruyu dik kesin ve çapaklarını alın; eğik kesim yüksüğün düzgün oturmasını engeller.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
