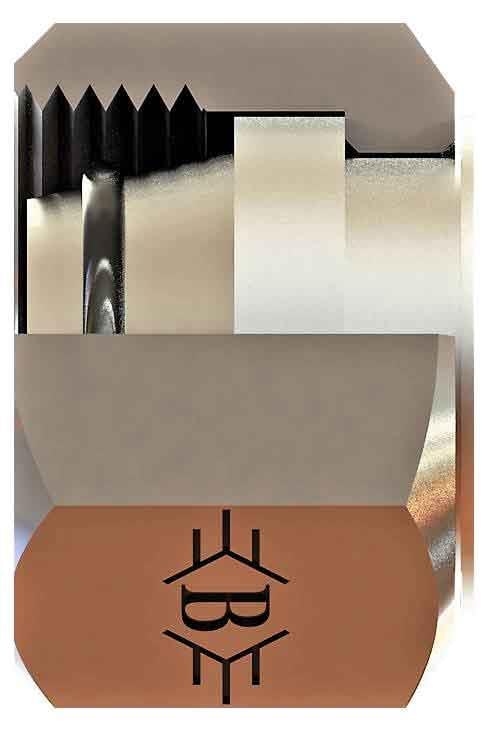

M42x2 30s Metrik Somunlu Tapa (SB-4230-MST-S)

OLC SB-4230-MST-S: M42x2 ölçüsünde metrik somunlu tapa. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

Metrik somunlu tapa ne için kullanılır?

SB-4230-MST-S, M42x2 erkek bir ucu kapatan somunlu (kör) tapadır. Kullanılmayan port veya hat uçlarını basınç altında kapatmak için kullanılır. Sistem testlerinde hat uçlarını kapatmak için kullanılır.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bağlantı dişi M42x2 ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır. Metrik tarafta 30 mm dış çaplı boru (S (ağır) seri) kullanılır.

Diş ölçüsü nasıl okunur?

M42x2: M harfi metrik dişi, 42 nominal çapı (mm), 2 diş adımını (mm) belirtir. Metrik dişler mm, BSP ve UNF dişler ise inç ölçülüdür.

L ve S seri arasındaki fark nedir?

Bu ürün S (ağır) seridir ve 30 mm dış çaplı boru içindir. L, S ve LL seriler birbirine karıştırılmamalıdır: aynı boru çapında bile somun ve gövde dişleri farklıdır. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.

Tablodaki harfler neyi gösterir?

Tabloya göre Diş Ölçüsü M42X2, B 20,5, ØD 30, AA 50. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• Tapayı hattın basıncına uygun tipte seçin.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
