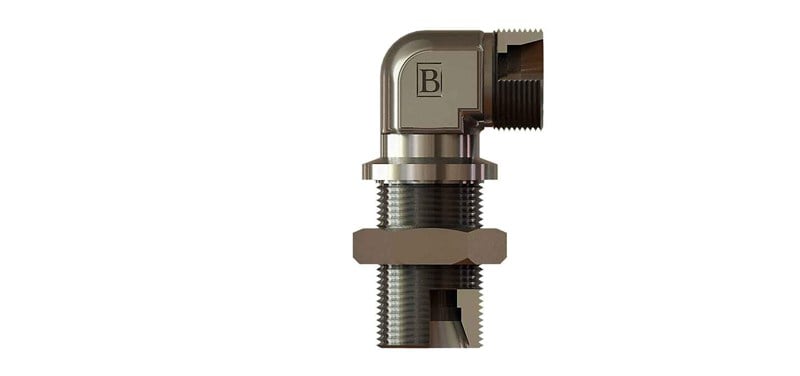

M42x2 30s Metrik Perde Geçiş Dirseği (SB-3030-MPGD-S)

SB-3030-MPGD-S, M42x2 ölçüsünde OLC metrik perde geçiş dirseği ürünüdür. S (ağır) seri, 30 mm boru içindir.

Metrik perde geçiş dirseği nerede kullanılır?

SB-3030-MPGD-S, M42x2 bağlantılı bir panel, sac veya depo duvarından geçen perde geçiş rakorudur. Hidrolik depo, kabin ve muhafaza duvarlarında hortum veya boru geçişi için kullanılır. Kontrol panellerinde ölçüm ve bağlantı noktalarını dışarı almak için kullanılır.

Sık sorulan sorular

SB-3030-MPGD-S duvara nasıl sabitlenir?

Gövde paneldeki delikten geçirilip karşı taraftan kontra somunla sabitlenir. Delik çapı, gövdenin dişli kısmının geçeceği ölçüde olmalıdır; ölçüler teknik resimde verilir.

SB-3030-MPGD-S hangi bağlantılara uyar?

Bu ürünün bağlantı dişi M42x2 ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin. Metrik tarafta 30 mm dış çaplı boru (S (ağır) seri) kullanılır.

SB-3030-MPGD-S kodundaki "S" ne demek?

Bu ürün S (ağır) seridir ve 30 mm dış çaplı boru içindir. L, S ve LL seriler birbirine karıştırılmamalıdır: aynı boru çapında bile somun ve gövde dişleri farklıdır. Somun, yüksük ve gövde aynı seriden seçilmelidir.

SB-3030-MPGD-S ölçüleri nelerdir?

Tabloya göre Diş Ölçüsü 1 M42X2, Boru Çapı 30 mm, Boru Serisi S (ağır seri). Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (M42x2) ve bağlantı standardını montajdan önce kontrol edin.
• Metrik bağlantıda L ve S seri parçaları birbirine karıştırmayın.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
