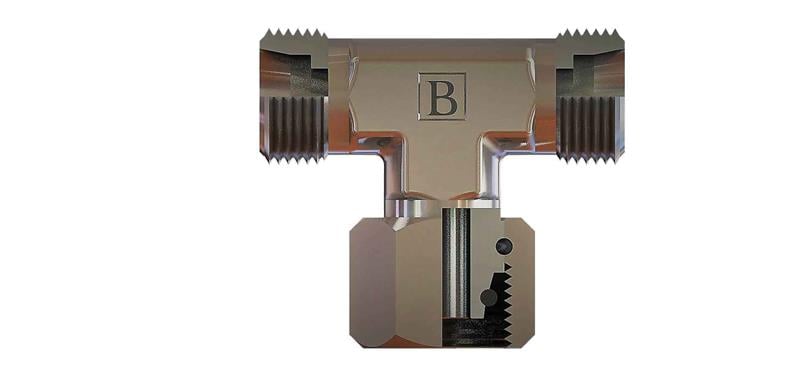

M42x2 30s Metrik Orta Bacak T Rakor (SB-3030-MOT-S)

M42x2 ölçüsünde SB-3030-MOT-S kodlu metrik orta bacak T rakor, OLC hidrolik rakor serisindendir. Metrik tarafı S (ağır) seridir.

Metrik orta bacak T rakor nerede kullanılır?

SB-3030-MOT-S, M42x2 bağlantılı bir hattı üç yöne ayıran T rakordur. Orta bacak tipinde farklı bağlantı ucu T’nin orta kolunda bulunur; uçların konumu teknik resimde gösterilir. Hidrolik ünitelerde dağıtım ve ölçüm noktalarında kullanılır.

Sık sorulan sorular

SB-3030-MOT-S hangi bağlantılara uyar?

Bu ürünün bağlantı dişi M42x2 ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin. Metrik tarafta 30 mm dış çaplı boru (S (ağır) seri) kullanılır.

M42x2 dişi nasıl tanınır?

M42x2 metrik diştir: 42 mm nominal çap ve 2 mm diş adımı (hatve) anlamına gelir. Metrik dişler mm, BSP ve UNF dişler ise inç ölçülüdür.

L ve S seri arasındaki fark nedir?

Bu ürün S (ağır) seridir ve 30 mm dış çaplı boru içindir. L seri genel tesisat, S seri daha zorlu ve yüksek basınçlı hatlar içindir; S serinin gövdesi ve dişi daha büyüktür. Somun, yüksük ve gövde aynı seriden seçilmelidir.

SB-3030-MOT-S ölçüleri nelerdir?

Tabloya göre Diş Ölçüsü T1 M42X2, Diş Ölçüsü T2 30, C 71, E 55, ØD1 25, A1 41, A2 50. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• Boruyu dik kesin ve çapaklarını alın; eğik kesim yüksüğün düzgün oturmasını engeller.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
