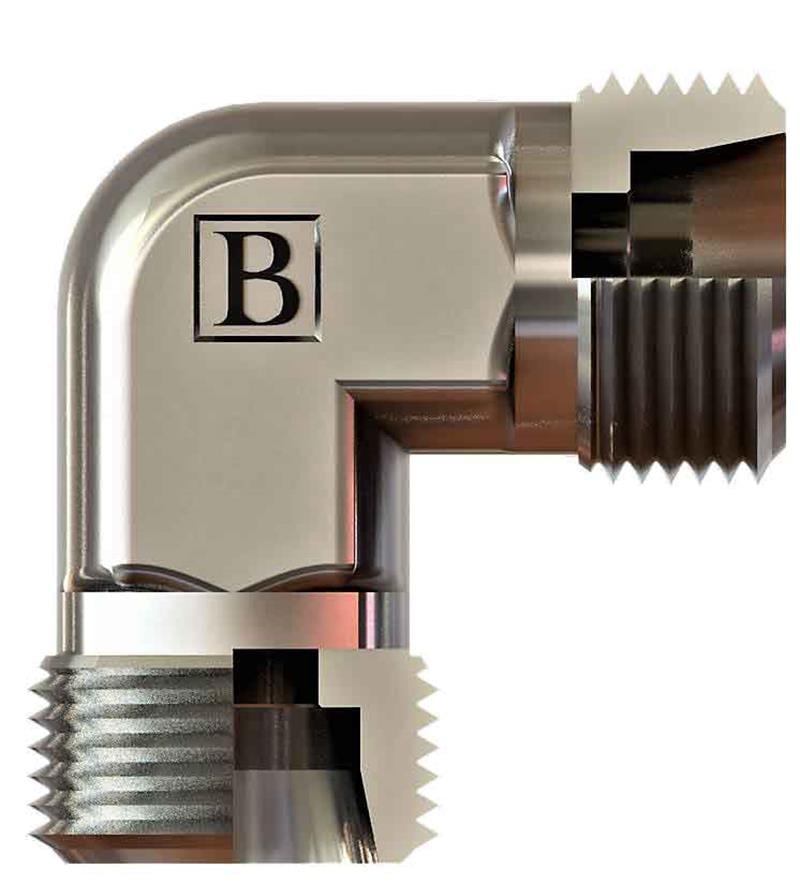

M42x2 30s Metrik Dirsek (SB-3030-MD-S)

M42x2 ölçüsünde SB-3030-MD-S kodlu metrik dirsek, OLC hidrolik rakor serisindendir. Metrik tarafı S (ağır) seridir.

Metrik dirsek ne için kullanılır?

SB-3030-MD-S, M42x2 bağlantılı hattı 90° döndüren bir dirsek rakordur. Dar alanlarda hortum veya borunun keskin bükülmesini önleyerek hattı porttan farklı yöne çıkarır. Makine gövdesine yakın, sıkışık montaj noktalarında tercih edilir.

Sık sorulan sorular

SB-3030-MD-S için karşı parça nasıl seçilir?

Bu ürünün bağlantı dişi M42x2 ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır. Metrik tarafta 30 mm dış çaplı boru (S (ağır) seri) kullanılır.

M42x2 ne anlama gelir?

M42x2: M harfi metrik dişi, 42 nominal çapı (mm), 2 diş adımını (mm) belirtir. Metrik dişler mm, BSP ve UNF dişler ise inç ölçülüdür.

SB-3030-MD-S kodundaki "S" ne demek?

Bu ürün S (ağır) seridir ve 30 mm dış çaplı boru içindir. Metrik 24° sistemde aynı boru çapı için hafif (L) ve ağır (S) seride farklı diş ölçüleri kullanılır; örneğin 6 mm boru L seride M12x1,5, S seride M14x1,5 dişlidir. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.

SB-3030-MD-S teknik ölçüleri

Tabloya göre Diş Ölçüsü 1 M42X2, Boru Çapı 30 mm, Boru Serisi S (ağır seri). A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• Boruyu dik kesin ve çapaklarını alın; eğik kesim yüksüğün düzgün oturmasını engeller.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
