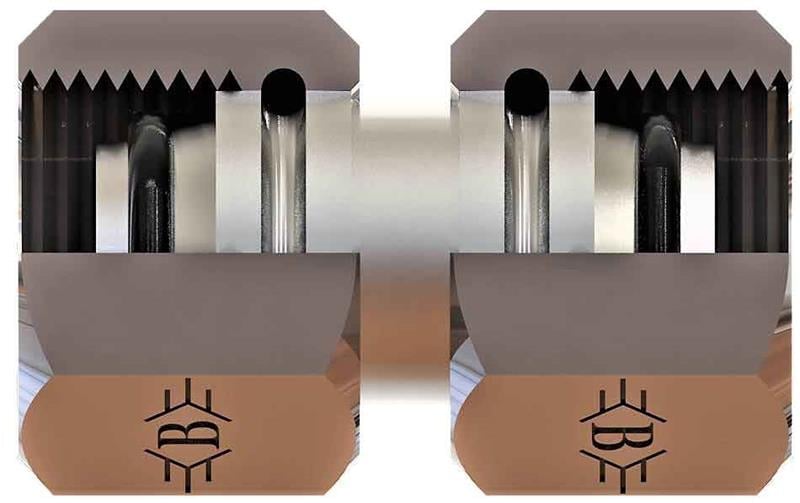

M42x2 30s 52mm Metrik Somunlu Ters Nipel (SB-4230-MSTN-S)

OLC SB-4230-MSTN-S: M42x2 ölçüsünde metrik somunlu ters nipel. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

SB-4230-MSTN-S ne işe yarar?

SB-4230-MSTN-S, bir ucu döner somunlu (ters) geçiş parçasıdır. Somunlu tarafı sayesinde gövde sabitken somun çevrilerek karşı parçaya bağlanır; bu yüzden hat burulmadan monte edilir. Hidrolik ünite ve makine tesisatında yön ve bağlantı tipi değiştirmek için kullanılır.

Sık sorulan sorular

SB-4230-MSTN-S hangi bağlantılara uyar?

Bu ürünün bağlantı dişi M42x2 ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin. Metrik tarafta 30 mm dış çaplı boru (S (ağır) seri) kullanılır.

M42x2 dişi nasıl tanınır?

M42x2 ifadesindeki 42 dişin mm cinsinden dış çapını, 2 ise iki diş arası mesafeyi (hatve) gösterir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

SB-4230-MSTN-S sızdırmazlığı nasıl sağlanır?

Bu ürünün M42x2 ucu metrik 24° sistemine göre sızdırmazlık sağlar. Metrik 24° bağlantılarda (DIN 2353 / ISO 8434-1) erkek gövdenin ağzında 24° koniklik bulunur. Boru, kesme halkası (yüksük) ve somunla bu koniğe sıkıldığında halka boruya gömülür; hem boruyu tutar hem sızdırmazlık sağlar.

L ve S seri arasındaki fark nedir?

Bu ürün S (ağır) seridir ve 30 mm dış çaplı boru içindir. L seri genel tesisat, S seri daha zorlu ve yüksek basınçlı hatlar içindir; S serinin gövdesi ve dişi daha büyüktür. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (M42x2) ve bağlantı standardını montajdan önce kontrol edin.
• Boruyu dik kesin ve çapaklarını alın; eğik kesim yüksüğün düzgün oturmasını engeller.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
