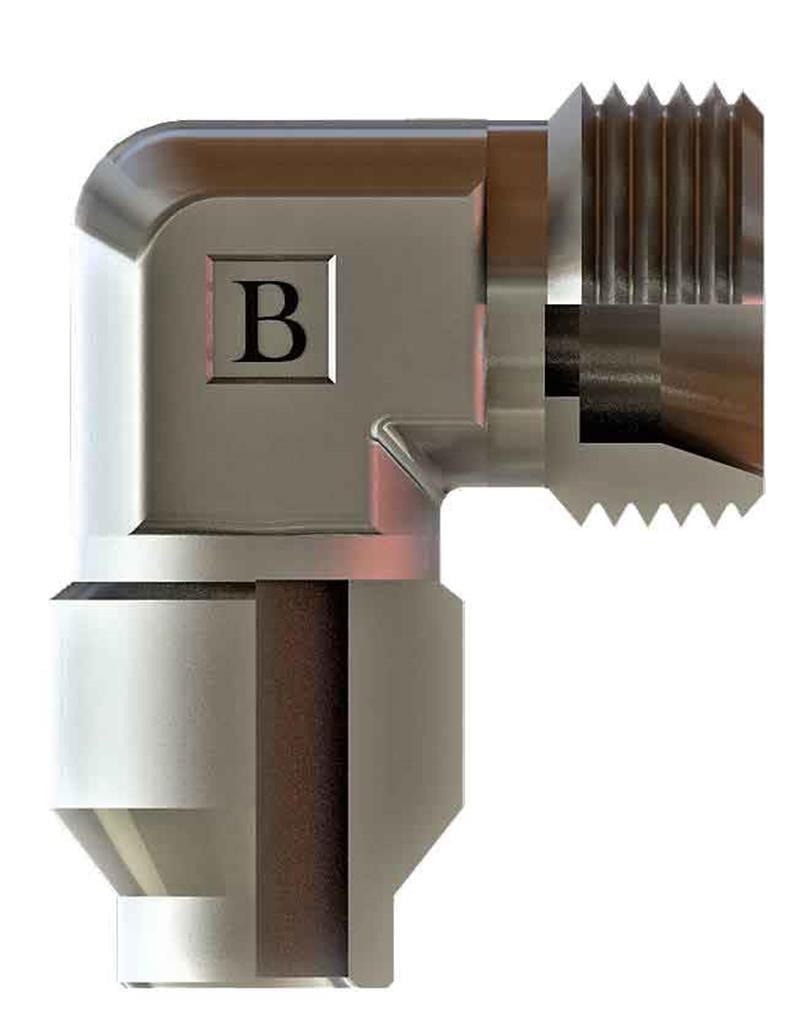

M36x2 28l Nb Metrik Kaynaklık Dirsek (SB-3628-MKD-L)

OLC SB-3628-MKD-L: M36x2 ölçüsünde metrik kaynaklık dirsek. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

SB-3628-MKD-L ne işe yarar?

SB-3628-MKD-L, M36x2 bağlantılı bir boruya, depoya veya gövdeye kaynakla birleştirilen kaynaklık rakordur. Depo, manifold ve kalın cidarlı borulara bağlantı noktası açmak için kullanılır. Makine şasesine sabit bağlantı noktası gerektiğinde tercih edilir.

Sık sorulan sorular

SB-3628-MKD-L için karşı parça nasıl seçilir?

Bu ürünün bağlantı dişi M36x2 ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır. Metrik tarafta 28 mm dış çaplı boru (L (hafif) seri) kullanılır.

M36x2 ne anlama gelir?

M36x2: M harfi metrik dişi, 36 nominal çapı (mm), 2 diş adımını (mm) belirtir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

L ve S seri arasındaki fark nedir?

Bu ürün L (hafif) seridir ve 28 mm dış çaplı boru içindir. L seri genel tesisat, S seri daha zorlu ve yüksek basınçlı hatlar içindir; S serinin gövdesi ve dişi daha büyüktür. Somun, yüksük ve gövde aynı seriden seçilmelidir.

SB-3628-MKD-L ölçüleri nelerdir?

Tabloya göre Diş Ölçüsü M36X2, B 30,5, C 40, ØD 28, ØD1 24, ØD2 28, AA 36. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• Boruyu dik kesin ve çapaklarını alın; eğik kesim yüksüğün düzgün oturmasını engeller.
• Kaynak sonrası dişleri ve iç yüzeyi çapak ve cüruftan temizleyin.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
