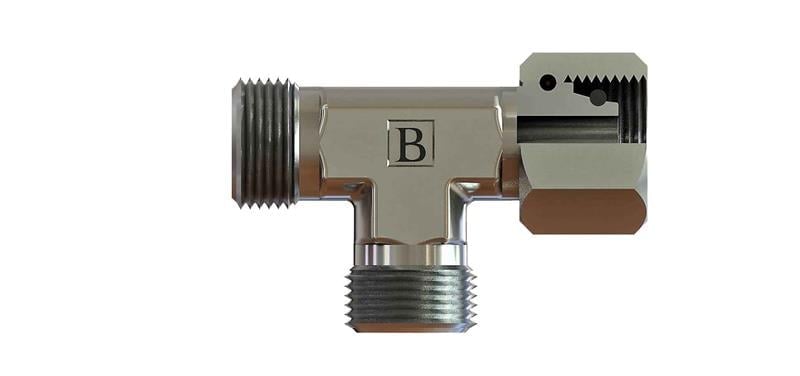

M36x2 28l Metrik Yan Bacak T Rakor (SB-2828-MYT-L)

OLC SB-2828-MYT-L: M36x2 ölçüsünde metrik yan bacak T rakor. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

Metrik yan bacak T rakor nerede kullanılır?

SB-2828-MYT-L, M36x2 bağlantılı bir hattı üç yöne ayıran T rakordur. Tek hattan iki ayrı tüketiciye akış dağıtmak veya iki hattı birleştirmek için kullanılır. Tesisatta ek bağlantı noktası gerektiğinde hattı kesmeden kol almak için kullanılır.

Sık sorulan sorular

SB-2828-MYT-L hangi bağlantılara uyar?

Bu ürünün bağlantı dişi M36x2 ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin. Metrik tarafta 28 mm dış çaplı boru (L (hafif) seri) kullanılır.

Diş ölçüsü nasıl okunur?

M36x2 metrik diştir: 36 mm nominal çap ve 2 mm diş adımı (hatve) anlamına gelir. Metrik dişler mm, BSP ve UNF dişler ise inç ölçülüdür.

SB-2828-MYT-L kodundaki "L" ne demek?

Bu ürün L (hafif) seridir ve 28 mm dış çaplı boru içindir. L, S ve LL seriler birbirine karıştırılmamalıdır: aynı boru çapında bile somun ve gövde dişleri farklıdır. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.

Tablodaki harfler neyi gösterir?

Tabloya göre Diş Ölçüsü T1 M36X2, Boru Çapı (ØD2) 28, B 41,5, C 30,5, ØD1 24, A1 36, A2 41. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• Boruyu dik kesin ve çapaklarını alın; eğik kesim yüksüğün düzgün oturmasını engeller.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
