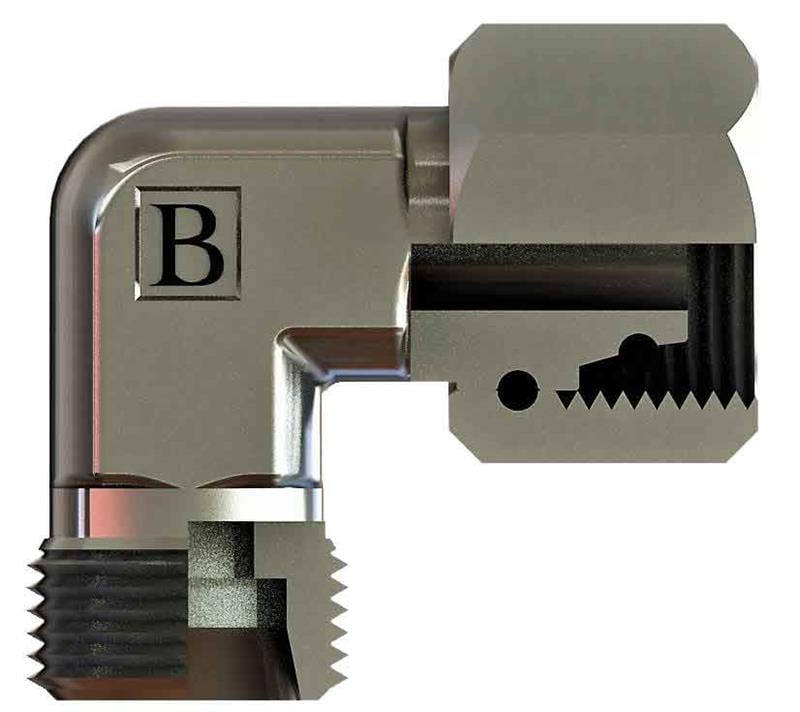

M36x2 28l Metrik Ters Dirsek Rakor (SB-2828-MTD-L)

OLC SB-2828-MTD-L: M36x2 ölçüsünde metrik ters dirsek. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

Metrik ters dirsek ne için kullanılır?

SB-2828-MTD-L, bir ucu döner somunlu (ters) geçiş parçasıdır. Porttan çıkan erkek ucu, somunlu bir bağlantıya çevirmek veya iki erkek ucu birleştirmek için kullanılır. Bakımda hortum veya boru bağlantısını sökmeden ayarlamaya imkân verir.

Sık sorulan sorular

SB-2828-MTD-L için karşı parça nasıl seçilir?

Bu ürünün bağlantı dişi M36x2 ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin. Metrik tarafta 28 mm dış çaplı boru (L (hafif) seri) kullanılır.

M36x2 dişi nasıl tanınır?

M36x2 metrik diştir: 36 mm nominal çap ve 2 mm diş adımı (hatve) anlamına gelir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

L ve S seri arasındaki fark nedir?

Bu ürün L (hafif) seridir ve 28 mm dış çaplı boru içindir. L seri genel tesisat, S seri daha zorlu ve yüksek basınçlı hatlar içindir; S serinin gövdesi ve dişi daha büyüktür. Somun, yüksük ve gövde aynı seriden seçilmelidir.

Tablodaki harfler neyi gösterir?

Tabloya göre Diş Ölçüsü T1 M36X2, Boru Çapı (ØD2) 28, B 41,5, C 30,5, ØD1 24, A1 36, A2 41. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• Yüksük, somun ve gövdeyi aynı seriden seçin.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
