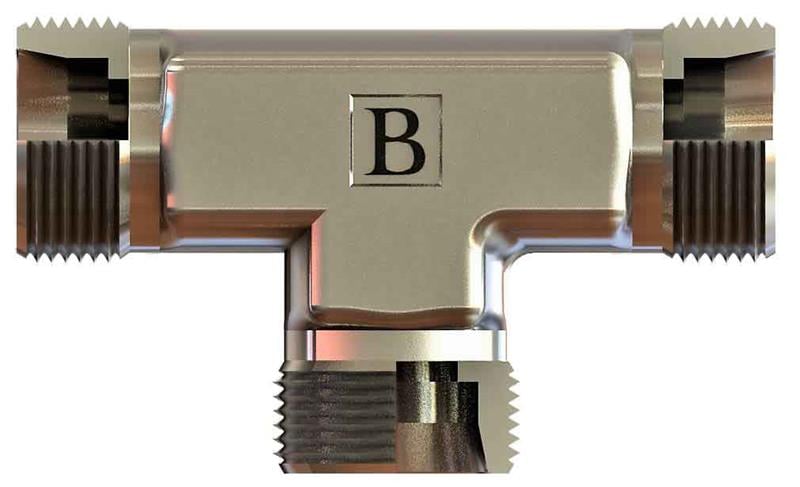

M36x2 28l Metrik T Rakor (SB-2828-MT-L)

OLC SB-2828-MT-L: M36x2 ölçüsünde metrik T rakor. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

Metrik T rakor nerede kullanılır?

SB-2828-MT-L, M36x2 bağlantılı bir hattı üç yöne ayıran T rakordur. Manometre, basınç şalteri veya ikinci bir hat bağlamak için ara nokta oluşturur. Hidrolik ünitelerde dağıtım ve ölçüm noktalarında kullanılır.

Sık sorulan sorular

SB-2828-MT-L için karşı parça nasıl seçilir?

Bu ürünün bağlantı dişi M36x2 ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin. Metrik tarafta 28 mm dış çaplı boru (L (hafif) seri) kullanılır.

Diş ölçüsü nasıl okunur?

M36x2: M harfi metrik dişi, 36 nominal çapı (mm), 2 diş adımını (mm) belirtir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

L (hafif) seri ne anlama gelir?

Bu ürün L (hafif) seridir ve 28 mm dış çaplı boru içindir. Metrik 24° sistemde aynı boru çapı için hafif (L) ve ağır (S) seride farklı diş ölçüleri kullanılır; örneğin 6 mm boru L seride M12x1,5, S seride M14x1,5 dişlidir. Somun, yüksük ve gövde aynı seriden seçilmelidir.

SB-2828-MT-L ölçüleri nelerdir?

Tabloya göre Diş Ölçüsü T1 M36X2, Boru Çapı (ØD2) 28, B 61, C 30,5, ØD1 24, AA 36. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• Yüksük, somun ve gövdeyi aynı seriden seçin.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
