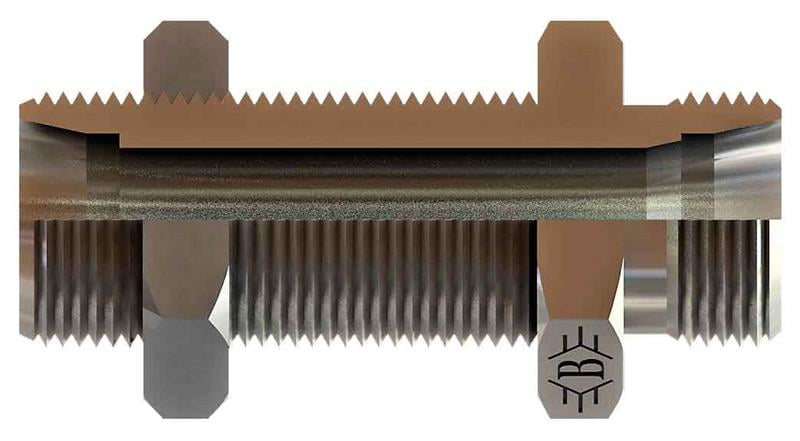

SB-2828-MPGN-L, M36x2 ölçüsünde OLC metrik perde geçiş nipel ürünüdür. L (hafif) seri, 28 mm boru içindir.
Metrik perde geçiş nipel nerede kullanılır?
SB-2828-MPGN-L, M36x2 bağlantılı bir panel, sac veya depo duvarından geçen perde geçiş rakorudur. Gövde duvardaki delikten geçirilir ve kontra somunla iki taraftan sıkılarak sabitlenir; hat duvarın bir yüzünden diğerine sızdırmaz şekilde geçer. Hattı duvara sabitlediği için titreşimin hortuma iletilmesini azaltır.
Sık sorulan sorular
Perde geçiş rakoru nasıl monte edilir?
Gövde paneldeki delikten geçirilip karşı taraftan kontra somunla sabitlenir. Sac kalınlığı, kontra somunun tam oturabileceği dişli boyu ile uyumlu olmalıdır.
M36x2 ne anlama gelir?
M36x2 ifadesindeki 36 dişin mm cinsinden dış çapını, 2 ise iki diş arası mesafeyi (hatve) gösterir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.
SB-2828-MPGN-L kodundaki "L" ne demek?
Bu ürün L (hafif) seridir ve 28 mm dış çaplı boru içindir. L, S ve LL seriler birbirine karıştırılmamalıdır: aynı boru çapında bile somun ve gövde dişleri farklıdır. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.
SB-2828-MPGN-L teknik ölçüleri
Tabloya göre Diş Ölçüsü T1 M36X2, Diş Ölçüsü T2 M36X2, C 18,5, E 35,5, ØD1 28, ØD2 24, A1 41, A2 46. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.
Kullanırken dikkat edilmesi gerekenler
- Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
- Metrik bağlantıda L ve S seri parçaları birbirine karıştırmayın.
- Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
