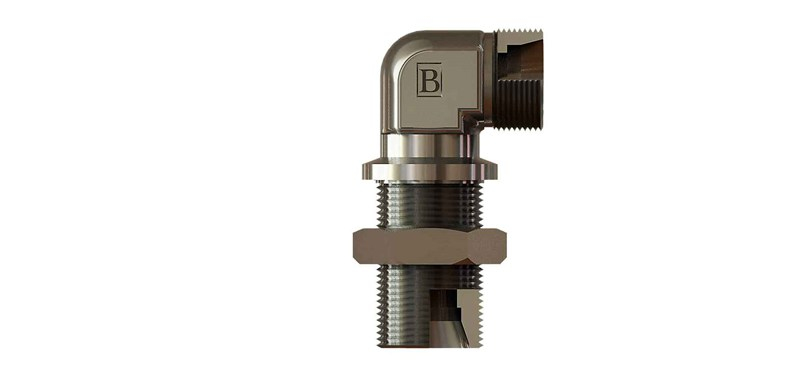

SB-2828-MPGD-L, M36x2 ölçüsünde OLC metrik perde geçiş dirseği ürünüdür. L (hafif) seri, 28 mm boru içindir.
Metrik perde geçiş dirseği ne için kullanılır?
SB-2828-MPGD-L, M36x2 bağlantılı bir panel, sac veya depo duvarından geçen perde geçiş rakorudur. Gövde duvardaki delikten geçirilir ve kontra somunla iki taraftan sıkılarak sabitlenir; hat duvarın bir yüzünden diğerine sızdırmaz şekilde geçer. Makine kabinlerinden dışarı çıkan hatlarda ve depo kapaklarında tercih edilir.
Sık sorulan sorular
Perde geçiş rakoru nasıl monte edilir?
Perde geçişte gövde bir taraftan omuzuna, diğer taraftan kontra somuna dayanarak duvarı sıkıştırır. Sac kalınlığı, kontra somunun tam oturabileceği dişli boyu ile uyumlu olmalıdır.
M36x2 dişi nasıl tanınır?
M36x2 ifadesindeki 36 dişin mm cinsinden dış çapını, 2 ise iki diş arası mesafeyi (hatve) gösterir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.
L ve S seri arasındaki fark nedir?
Bu ürün L (hafif) seridir ve 28 mm dış çaplı boru içindir. L seri genel tesisat, S seri daha zorlu ve yüksek basınçlı hatlar içindir; S serinin gövdesi ve dişi daha büyüktür. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.
SB-2828-MPGD-L teknik ölçüleri
Tabloya göre Diş Ölçüsü T1 M36X2, B 35,5, C 34, E 30,5, ØD1 24, ØD2 28, A1 36, A2 46. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.
Kullanırken dikkat edilmesi gerekenler
- Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
- Yüksük, somun ve gövdeyi aynı seriden seçin.
- Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
