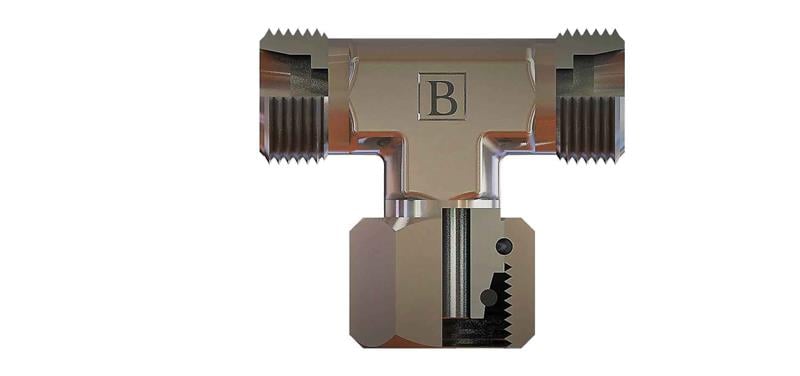

M36x2 28l Metrik Orta Bacak T Rakor (SB-2828-MOT-L)

OLC SB-2828-MOT-L: M36x2 ölçüsünde metrik orta bacak T rakor. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

SB-2828-MOT-L ne işe yarar?

SB-2828-MOT-L, M36x2 bağlantılı bir hattı üç yöne ayıran T rakordur. Tek hattan iki ayrı tüketiciye akış dağıtmak veya iki hattı birleştirmek için kullanılır. Hidrolik ünitelerde dağıtım ve ölçüm noktalarında kullanılır.

Sık sorulan sorular

SB-2828-MOT-L hangi bağlantılara uyar?

Bu ürünün bağlantı dişi M36x2 ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin. Metrik tarafta 28 mm dış çaplı boru (L (hafif) seri) kullanılır.

M36x2 ne anlama gelir?

M36x2: M harfi metrik dişi, 36 nominal çapı (mm), 2 diş adımını (mm) belirtir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

SB-2828-MOT-L kodundaki "L" ne demek?

Bu ürün L (hafif) seridir ve 28 mm dış çaplı boru içindir. L, S ve LL seriler birbirine karıştırılmamalıdır: aynı boru çapında bile somun ve gövde dişleri farklıdır. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.

Tablodaki harfler neyi gösterir?

Tabloya göre Diş Ölçüsü T1 M36X2, Boru Çapı (ØD2) 28, B 61, C 41,5, ØD1 24, A1 36, A2 41. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• Metrik bağlantıda L ve S seri parçaları birbirine karıştırmayın.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
