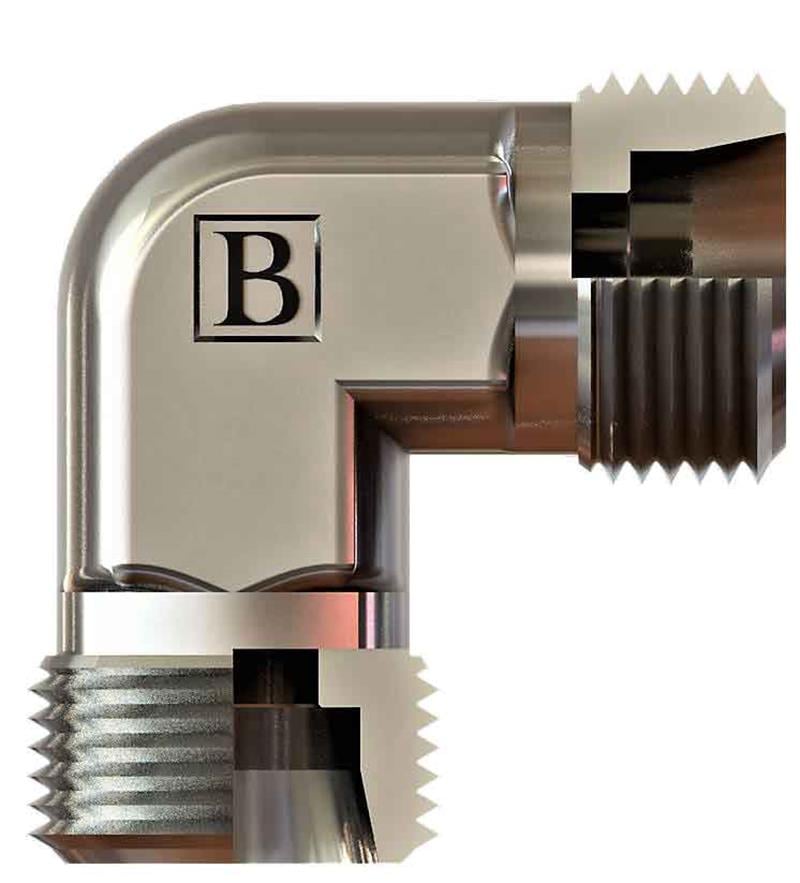

OLC SB-2828-MD-L: M36x2 ölçüsünde metrik dirsek. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.
Metrik dirsek nerede kullanılır?
SB-2828-MD-L, M36x2 bağlantılı hattı 90° döndüren bir dirsek rakordur. Pompa, valf ve silindir portlarında hat yönünü değiştirmek için kullanılır. Makine gövdesine yakın, sıkışık montaj noktalarında tercih edilir.
Sık sorulan sorular
Bu rakorun bağlantı uçları nelerdir?
Bu ürünün bağlantı dişi M36x2 ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır. Metrik tarafta 28 mm dış çaplı boru (L (hafif) seri) kullanılır.
M36x2 ne anlama gelir?
M36x2: M harfi metrik dişi, 36 nominal çapı (mm), 2 diş adımını (mm) belirtir. Metrik dişler mm, BSP ve UNF dişler ise inç ölçülüdür.
SB-2828-MD-L kodundaki "L" ne demek?
Bu ürün L (hafif) seridir ve 28 mm dış çaplı boru içindir. Metrik 24° sistemde aynı boru çapı için hafif (L) ve ağır (S) seride farklı diş ölçüleri kullanılır; örneğin 6 mm boru L seride M12x1,5, S seride M14x1,5 dişlidir. Somun, yüksük ve gövde aynı seriden seçilmelidir.
SB-2828-MD-L ölçüleri nelerdir?
Tabloya göre Diş Ölçüsü T1 M36X2, Boru Çapı (ØD2) 28, B 30,5, C 30,5, ØD1 24, AA 36. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.
Kullanırken dikkat edilmesi gerekenler
- Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
- Boruyu dik kesin ve çapaklarını alın; eğik kesim yüksüğün düzgün oturmasını engeller.
- Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
