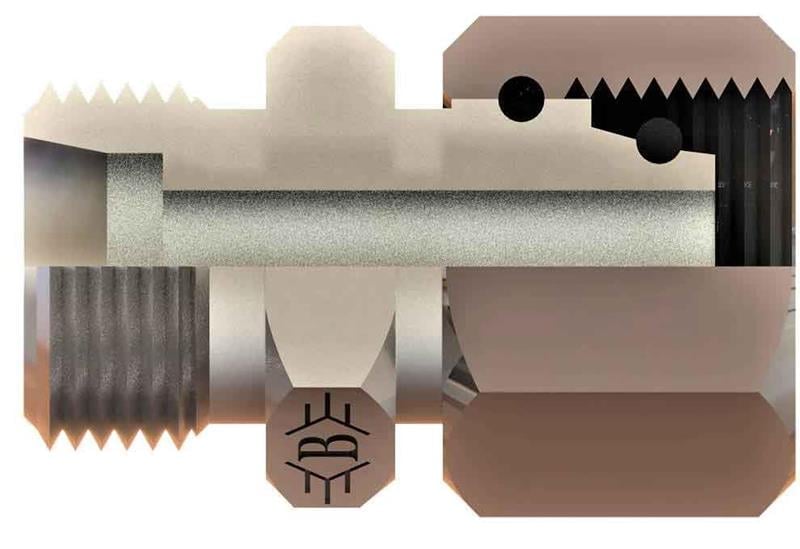

OLC SB-2815-MMTR-L: M36x2 - M22x1,5 ölçülerinde metrik - metrik geçiş rakoru. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.
Metrik - metrik geçiş rakoru ne için kullanılır?
SB-2815-MMTR-L, M36x2 ile M22x1,5 bağlantılarını birbirine bağlayan bir geçiş (adaptör) parçasıdır. Farklı diş standartlarındaki parçaları birbirine uyumlu hale getirir. Bakım ve onarımda, mevcut porta farklı tipte bir hortum veya boru bağlamak için tercih edilir.
Sık sorulan sorular
Bu rakorun bağlantı uçları nelerdir?
Bu ürünün bir ucu M36x2, diğer ucu M22x1,5 bağlantılıdır. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır. Metrik tarafta 28 mm dış çaplı boru (L (hafif) seri) kullanılır.
M22x1,5 ne anlama gelir?
M22x1,5 ifadesindeki 22 dişin mm cinsinden dış çapını, 1,5 ise iki diş arası mesafeyi (hatve) gösterir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.
Bu bağlantı nasıl sızdırmazlık sağlar?
SB-2815-MMTR-L ürününün M36x2 tarafı metrik 24° bağlantıdır. Metrik 24° bağlantılarda (DIN 2353 / ISO 8434-1) erkek gövdenin ağzında 24° koniklik bulunur. Boru, kesme halkası (yüksük) ve somunla bu koniğe sıkıldığında halka boruya gömülür; hem boruyu tutar hem sızdırmazlık sağlar.
L ve S seri arasındaki fark nedir?
Bu ürün L (hafif) seridir ve 28 mm dış çaplı boru içindir. L, S ve LL seriler birbirine karıştırılmamalıdır: aynı boru çapında bile somun ve gövde dişleri farklıdır. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.
Kullanırken dikkat edilmesi gerekenler
- Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
- Yüksük, somun ve gövdeyi aynı seriden seçin.
- Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
