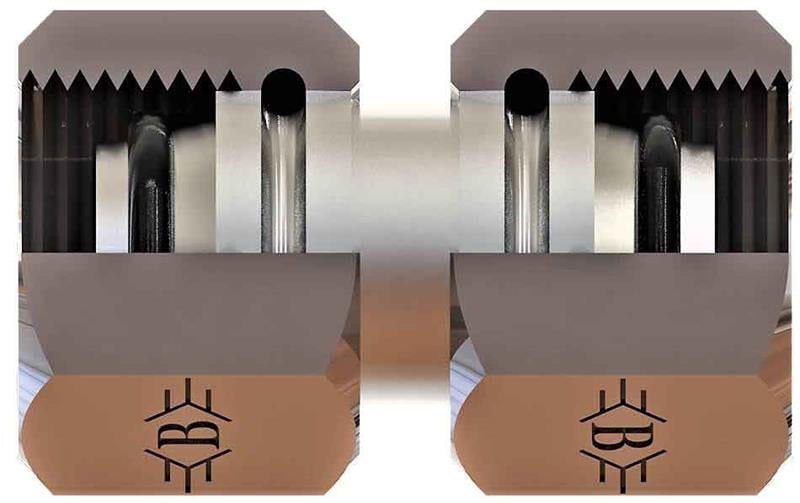

M36x2 28l 46mm Metrik Somunlu Ters Nipel (SB-3628-MSTN-L)

OLC SB-3628-MSTN-L: M36x2 ölçüsünde metrik somunlu ters nipel. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

Metrik somunlu ters nipel ne için kullanılır?

SB-3628-MSTN-L, bir ucu döner somunlu (ters) geçiş parçasıdır. Porttan çıkan erkek ucu, somunlu bir bağlantıya çevirmek veya iki erkek ucu birleştirmek için kullanılır. Hidrolik ünite ve makine tesisatında yön ve bağlantı tipi değiştirmek için kullanılır.

Sık sorulan sorular

SB-3628-MSTN-L hangi bağlantılara uyar?

Bu ürünün bağlantı dişi M36x2 ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır. Metrik tarafta 28 mm dış çaplı boru (L (hafif) seri) kullanılır.

M36x2 dişi nasıl tanınır?

M36x2 ifadesindeki 36 dişin mm cinsinden dış çapını, 2 ise iki diş arası mesafeyi (hatve) gösterir. Metrik dişler mm, BSP ve UNF dişler ise inç ölçülüdür.

Bu bağlantı nasıl sızdırmazlık sağlar?

Bu ürünün M36x2 ucu metrik 24° sistemine göre sızdırmazlık sağlar. Metrik 24° bağlantılarda (DIN 2353 / ISO 8434-1) erkek gövdenin ağzında 24° koniklik bulunur. Boru, kesme halkası (yüksük) ve somunla bu koniğe sıkıldığında halka boruya gömülür; hem boruyu tutar hem sızdırmazlık sağlar.

SB-3628-MSTN-L kodundaki "L" ne demek?

Bu ürün L (hafif) seridir ve 28 mm dış çaplı boru içindir. Metrik 24° sistemde aynı boru çapı için hafif (L) ve ağır (S) seride farklı diş ölçüleri kullanılır; örneğin 6 mm boru L seride M12x1,5, S seride M14x1,5 dişlidir. Somun, yüksük ve gövde aynı seriden seçilmelidir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• Yüksük, somun ve gövdeyi aynı seriden seçin.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
