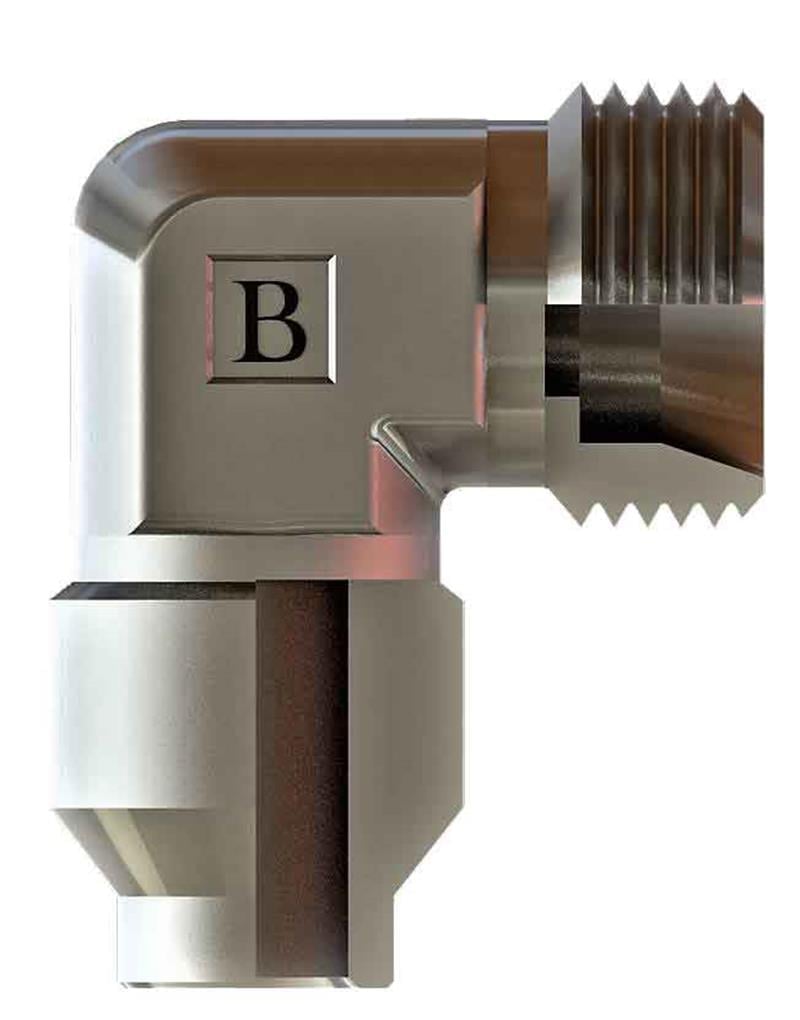

M36x2 25s Yb Metrik Kaynaklık Dirsek (SB-3625-MKD-S)

OLC SB-3625-MKD-S: M36x2 ölçüsünde metrik kaynaklık dirsek. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

Metrik kaynaklık dirsek nerede kullanılır?

SB-3625-MKD-S, M36x2 bağlantılı bir boruya, depoya veya gövdeye kaynakla birleştirilen kaynaklık rakordur. Depo, manifold ve kalın cidarlı borulara bağlantı noktası açmak için kullanılır. Makine şasesine sabit bağlantı noktası gerektiğinde tercih edilir.

Sık sorulan sorular

SB-3625-MKD-S için karşı parça nasıl seçilir?

Bu ürünün bağlantı dişi M36x2 ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır. Metrik tarafta 25 mm dış çaplı boru (S (ağır) seri) kullanılır.

Bağlantıda conta gerekir mi?

SB-3625-MKD-S ürününün M36x2 tarafı metrik 24° bağlantıdır. Metrik rakorlar DIN 2353 / ISO 8434-1 sistemine göre 24° koniklikle çalışır: boru tarafında yüksük, hortum tarafında somunlu rakorun konik ucu bu yuvaya oturur.

SB-3625-MKD-S kodundaki "S" ne demek?

Bu ürün S (ağır) seridir ve 25 mm dış çaplı boru içindir. Metrik 24° sistemde aynı boru çapı için hafif (L) ve ağır (S) seride farklı diş ölçüleri kullanılır; örneğin 6 mm boru L seride M12x1,5, S seride M14x1,5 dişlidir. Somun, yüksük ve gövde aynı seriden seçilmelidir.

Tablodaki harfler neyi gösterir?

Tabloya göre Diş Ölçüsü M36X2, B 30, C 41, ØD 25, ØD1 20, ØD2 25, AA 36. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (M36x2) ve bağlantı standardını montajdan önce kontrol edin.
• Boruyu dik kesin ve çapaklarını alın; eğik kesim yüksüğün düzgün oturmasını engeller.
• Kaynak sonrası dişleri ve iç yüzeyi çapak ve cüruftan temizleyin.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
