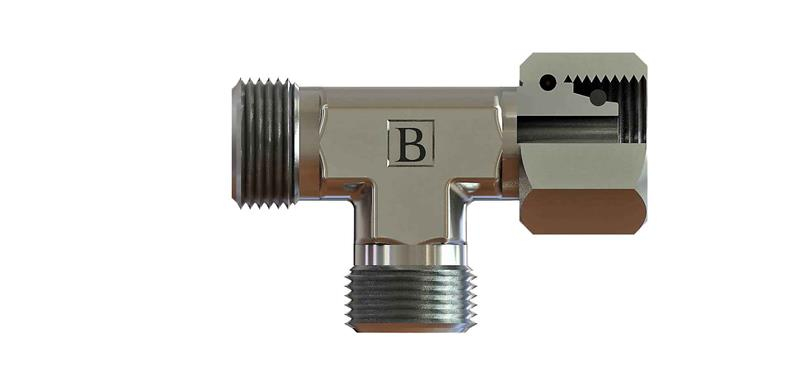

M36x2 25s Metrik Yan Bacak T Rakor (SB-2525-MYT-S)

OLC SB-2525-MYT-S: M36x2 ölçüsünde metrik yan bacak T rakor. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

Metrik yan bacak T rakor ne için kullanılır?

SB-2525-MYT-S, M36x2 bağlantılı bir hattı üç yöne ayıran T rakordur. Yan bacak tipinde farklı bağlantı ucu T’nin yan kolunda bulunur; uçların konumu teknik resimde gösterilir. Tesisatta ek bağlantı noktası gerektiğinde hattı kesmeden kol almak için kullanılır.

Sık sorulan sorular

SB-2525-MYT-S hangi bağlantılara uyar?

Bu ürünün bağlantı dişi M36x2 ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin. Metrik tarafta 25 mm dış çaplı boru (S (ağır) seri) kullanılır.

M36x2 ne anlama gelir?

M36x2 ifadesindeki 36 dişin mm cinsinden dış çapını, 2 ise iki diş arası mesafeyi (hatve) gösterir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

SB-2525-MYT-S sızdırmazlığı nasıl sağlanır?

Bu ürünün M36x2 ucu metrik 24° sistemine göre sızdırmazlık sağlar. 24° konik yuvalı metrik bağlantıda sızdırmazlık, koniğe oturan kesme halkası veya hortum rakorunun konik ucu ile sağlanır. Bağlantı DIN 2353 / ISO 8434-1 esaslıdır.

SB-2525-MYT-S teknik ölçüleri

Tabloya göre Diş Ölçüsü T1 M36X2, Diş Ölçüsü T2 25, C 50, E 30, ØD1 20, A1 36, A2 46. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• Metrik bağlantıda L ve S seri parçaları birbirine karıştırmayın.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
