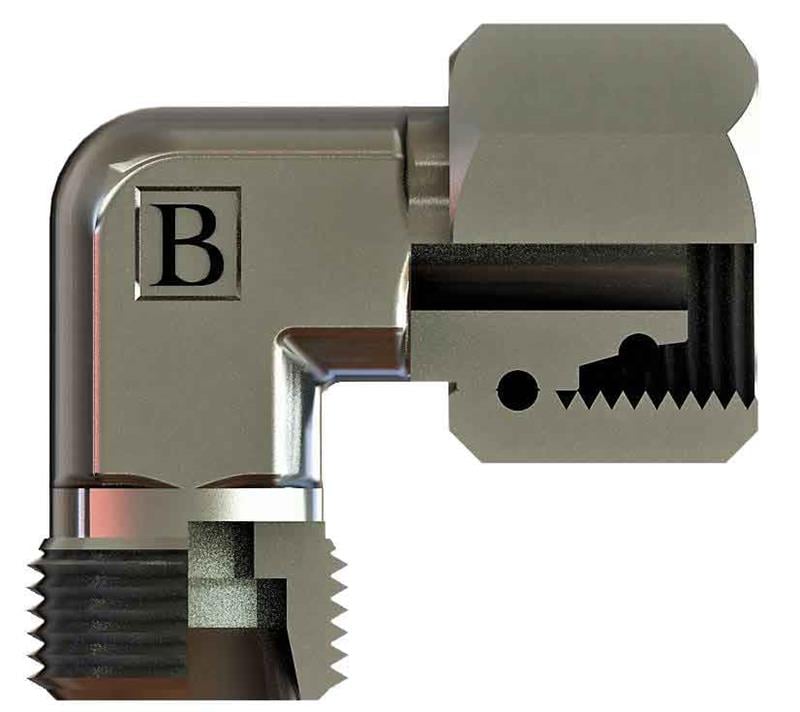

M36x2 25s Metrik Ters Dirsek Rakor (SB-2525-MTD-S)

OLC SB-2525-MTD-S: M36x2 ölçüsünde metrik ters dirsek. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

SB-2525-MTD-S ne işe yarar?

SB-2525-MTD-S, bir ucu döner somunlu (ters) geçiş parçasıdır. Somunlu tarafı sayesinde gövde sabitken somun çevrilerek karşı parçaya bağlanır; bu yüzden hat burulmadan monte edilir. Hidrolik ünite ve makine tesisatında yön ve bağlantı tipi değiştirmek için kullanılır.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bağlantı dişi M36x2 ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin. Metrik tarafta 25 mm dış çaplı boru (S (ağır) seri) kullanılır.

Diş ölçüsü nasıl okunur?

M36x2: M harfi metrik dişi, 36 nominal çapı (mm), 2 diş adımını (mm) belirtir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

SB-2525-MTD-S sızdırmazlığı nasıl sağlanır?

Bu ürünün M36x2 ucu metrik 24° sistemine göre sızdırmazlık sağlar. Metrik 24° bağlantılarda (DIN 2353 / ISO 8434-1) erkek gövdenin ağzında 24° koniklik bulunur. Boru, kesme halkası (yüksük) ve somunla bu koniğe sıkıldığında halka boruya gömülür; hem boruyu tutar hem sızdırmazlık sağlar.

SB-2525-MTD-S teknik ölçüleri

Tabloya göre Diş Ölçüsü T1 M36X2, Diş Ölçüsü T2 25, C 50, E 30, ØD1 20, A1 36, A2 46. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• Metrik bağlantıda L ve S seri parçaları birbirine karıştırmayın.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
