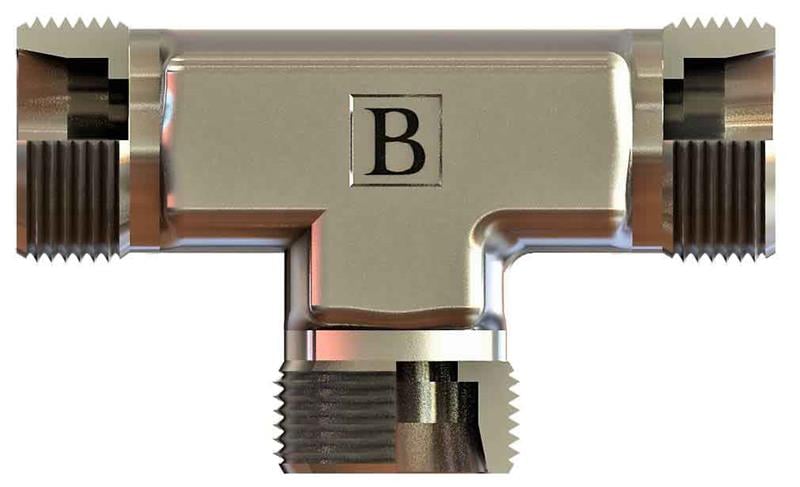

M36x2 25s Metrik T Rakor (SB-2525-MT-S)

OLC SB-2525-MT-S: M36x2 ölçüsünde metrik T rakor. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

SB-2525-MT-S ne işe yarar?

SB-2525-MT-S, M36x2 bağlantılı bir hattı üç yöne ayıran T rakordur. Tek hattan iki ayrı tüketiciye akış dağıtmak veya iki hattı birleştirmek için kullanılır. Paralel çalışan silindir veya motorlara akış dağıtmak için tercih edilir.

Sık sorulan sorular

SB-2525-MT-S hangi bağlantılara uyar?

Bu ürünün bağlantı dişi M36x2 ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır. Metrik tarafta 25 mm dış çaplı boru (S (ağır) seri) kullanılır.

M36x2 ne anlama gelir?

M36x2: M harfi metrik dişi, 36 nominal çapı (mm), 2 diş adımını (mm) belirtir. Metrik dişler mm, BSP ve UNF dişler ise inç ölçülüdür.

Bu bağlantı nasıl sızdırmazlık sağlar?

SB-2525-MT-S ürününün M36x2 tarafı metrik 24° bağlantıdır. 24° konik yuvalı metrik bağlantıda sızdırmazlık, koniğe oturan kesme halkası veya hortum rakorunun konik ucu ile sağlanır. Bağlantı DIN 2353 / ISO 8434-1 esaslıdır.

SB-2525-MT-S teknik ölçüleri

Tabloya göre Diş Ölçüsü T1 M36X2, Diş Ölçüsü T2 25, C 60, E 30, ØD1 20, A1 36. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• Boruyu dik kesin ve çapaklarını alın; eğik kesim yüksüğün düzgün oturmasını engeller.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
