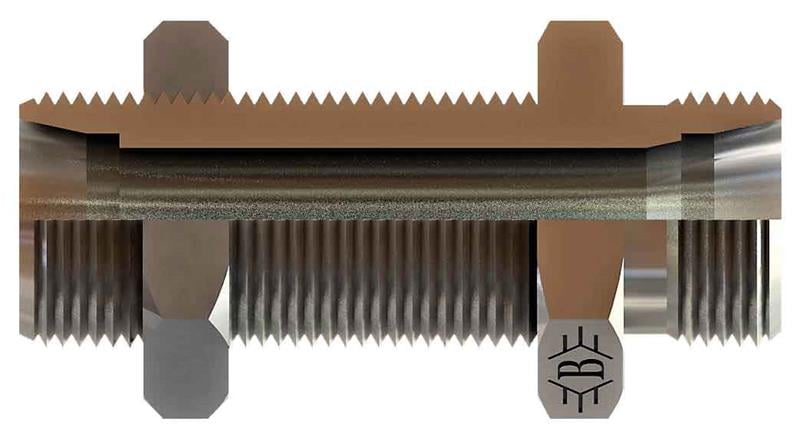

SB-2525-MPGN-S, M36x2 ölçüsünde OLC metrik perde geçiş nipel ürünüdür. S (ağır) seri, 25 mm boru içindir.
SB-2525-MPGN-S ne işe yarar?
SB-2525-MPGN-S, M36x2 bağlantılı bir panel, sac veya depo duvarından geçen perde geçiş rakorudur. Hidrolik depo, kabin ve muhafaza duvarlarında hortum veya boru geçişi için kullanılır. Kontrol panellerinde ölçüm ve bağlantı noktalarını dışarı almak için kullanılır.
Sık sorulan sorular
SB-2525-MPGN-S duvara nasıl sabitlenir?
Perde geçişte gövde bir taraftan omuzuna, diğer taraftan kontra somuna dayanarak duvarı sıkıştırır. Sac kalınlığı, kontra somunun tam oturabileceği dişli boyu ile uyumlu olmalıdır.
Bu rakorun bağlantı uçları nelerdir?
Bu ürünün bağlantı dişi M36x2 ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır. Metrik tarafta 25 mm dış çaplı boru (S (ağır) seri) kullanılır.
L ve S seri arasındaki fark nedir?
Bu ürün S (ağır) seridir ve 25 mm dış çaplı boru içindir. L seri genel tesisat, S seri daha zorlu ve yüksek basınçlı hatlar içindir; S serinin gövdesi ve dişi daha büyüktür. Somun, yüksük ve gövde aynı seriden seçilmelidir.
SB-2525-MPGN-S teknik ölçüleri
Tabloya göre Diş Ölçüsü T1 M36X2, Diş Ölçüsü T2 M36X2, C 20, E 35, ØD1 25, ØD2 20, A1 46, A2 46. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.
Kullanırken dikkat edilmesi gerekenler
- Karşı parçanın diş ölçüsünü (M36x2) ve bağlantı standardını montajdan önce kontrol edin.
- Boruyu dik kesin ve çapaklarını alın; eğik kesim yüksüğün düzgün oturmasını engeller.
- Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
