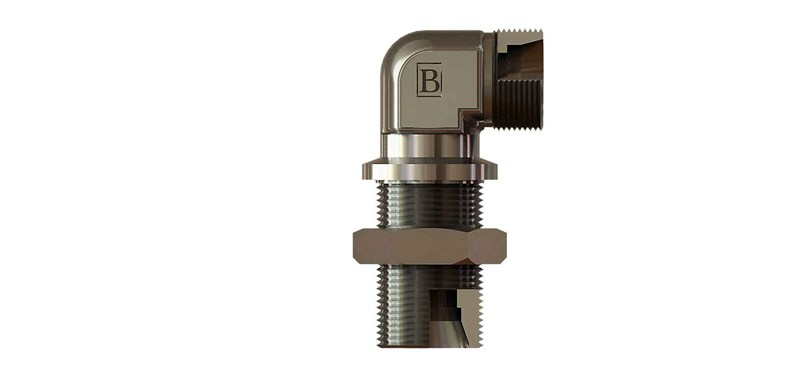

M36x2 25s Metrik Perde Geçiş Dirseği (SB-2525-MPGD-S)

OLC SB-2525-MPGD-S: M36x2 ölçüsünde metrik perde geçiş dirseği. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

Metrik perde geçiş dirseği nerede kullanılır?

SB-2525-MPGD-S, M36x2 bağlantılı bir panel, sac veya depo duvarından geçen perde geçiş rakorudur. Hidrolik depo, kabin ve muhafaza duvarlarında hortum veya boru geçişi için kullanılır. Makine kabinlerinden dışarı çıkan hatlarda ve depo kapaklarında tercih edilir.

Sık sorulan sorular

Perde geçiş rakoru nasıl monte edilir?

Perde geçişte gövde bir taraftan omuzuna, diğer taraftan kontra somuna dayanarak duvarı sıkıştırır. Delik fazla büyük açılırsa gövde oynar; dişli gövde çapına uygun delik açılmalıdır.

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bağlantı dişi M36x2 ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin. Metrik tarafta 25 mm dış çaplı boru (S (ağır) seri) kullanılır.

M36x2 ne anlama gelir?

M36x2 ifadesindeki 36 dişin mm cinsinden dış çapını, 2 ise iki diş arası mesafeyi (hatve) gösterir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

SB-2525-MPGD-S sızdırmazlığı nasıl sağlanır?

Bu ürünün M36x2 ucu metrik 24° sistemine göre sızdırmazlık sağlar. Metrik rakorlar DIN 2353 / ISO 8434-1 sistemine göre 24° koniklikle çalışır: boru tarafında yüksük, hortum tarafında somunlu rakorun konik ucu bu yuvaya oturur.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (M36x2) ve bağlantı standardını montajdan önce kontrol edin.
• Yüksük, somun ve gövdeyi aynı seriden seçin.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
