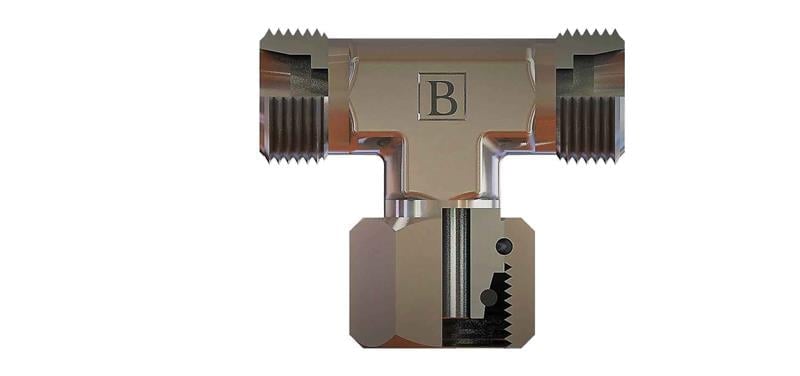

M36x2 25s Metrik Orta Bacak T Rakor (SB-2525-MOT-S)

OLC SB-2525-MOT-S: M36x2 ölçüsünde metrik orta bacak T rakor. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

Metrik orta bacak T rakor nerede kullanılır?

SB-2525-MOT-S, M36x2 bağlantılı bir hattı üç yöne ayıran T rakordur. Orta bacak tipinde farklı bağlantı ucu T’nin orta kolunda bulunur; uçların konumu teknik resimde gösterilir. Hidrolik ünitelerde dağıtım ve ölçüm noktalarında kullanılır.

Sık sorulan sorular

SB-2525-MOT-S hangi bağlantılara uyar?

Bu ürünün bağlantı dişi M36x2 ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır. Metrik tarafta 25 mm dış çaplı boru (S (ağır) seri) kullanılır.

M36x2 ne anlama gelir?

M36x2 ifadesindeki 36 dişin mm cinsinden dış çapını, 2 ise iki diş arası mesafeyi (hatve) gösterir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

SB-2525-MOT-S sızdırmazlığı nasıl sağlanır?

Bu ürünün M36x2 ucu metrik 24° sistemine göre sızdırmazlık sağlar. Metrik 24° bağlantılarda (DIN 2353 / ISO 8434-1) erkek gövdenin ağzında 24° koniklik bulunur. Boru, kesme halkası (yüksük) ve somunla bu koniğe sıkıldığında halka boruya gömülür; hem boruyu tutar hem sızdırmazlık sağlar.

Tablodaki harfler neyi gösterir?

Tabloya göre Diş Ölçüsü T1 M36X2, Diş Ölçüsü T2 25, C 60, E 50, ØD1 20, A1 36, A2 46. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• Metrik bağlantıda L ve S seri parçaları birbirine karıştırmayın.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
