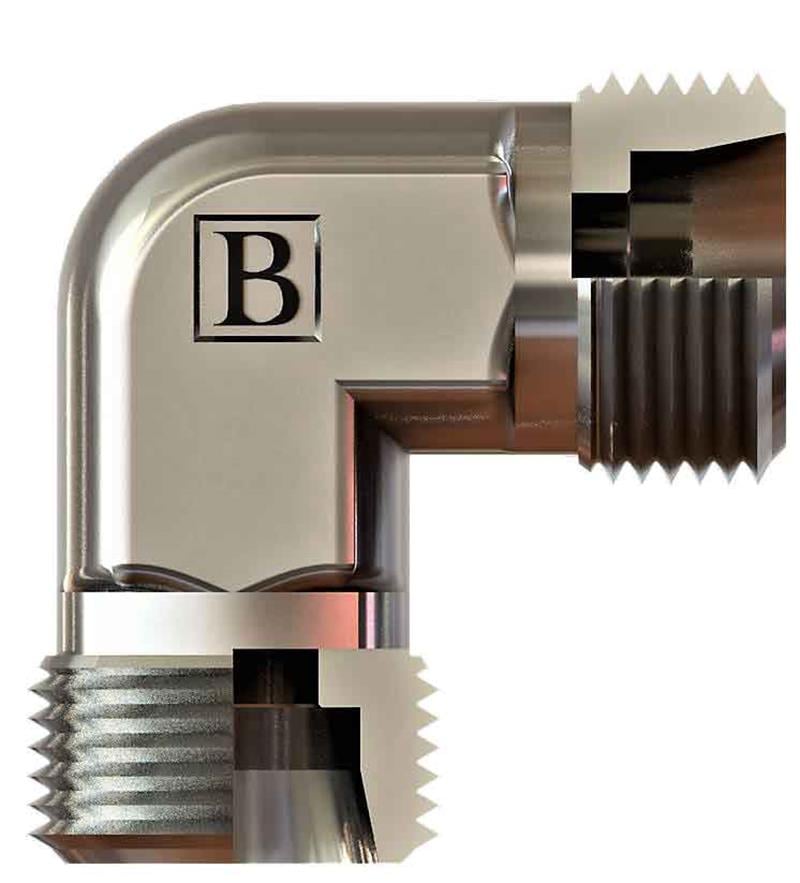

M36x2 25s Metrik Dirsek (SB-2525-MD-S)

OLC SB-2525-MD-S: M45x2 ölçüsünde metrik dirsek. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

Metrik dirsek nerede kullanılır?

SB-2525-MD-S, M45x2 bağlantılı hattı 90° döndüren bir dirsek rakordur. Dar alanlarda hortum veya borunun keskin bükülmesini önleyerek hattı porttan farklı yöne çıkarır. Makine gövdesine yakın, sıkışık montaj noktalarında tercih edilir.

Sık sorulan sorular

SB-2525-MD-S için karşı parça nasıl seçilir?

Bu ürünün bağlantı dişi M45x2 ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır. Metrik tarafta 30 mm dış çaplı boru (S (ağır) seri) kullanılır.

M45x2 dişi nasıl tanınır?

M45x2 metrik diştir: 45 mm nominal çap ve 2 mm diş adımı (hatve) anlamına gelir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

SB-2525-MD-S sızdırmazlığı nasıl sağlanır?

SB-2525-MD-S ürününün M45x2 tarafı metrik 24° bağlantıdır. 24° konik yuvalı metrik bağlantıda sızdırmazlık, koniğe oturan kesme halkası veya hortum rakorunun konik ucu ile sağlanır. Bağlantı DIN 2353 / ISO 8434-1 esaslıdır.

Tablodaki harfler neyi gösterir?

Tabloya göre Diş Ölçüsü T1 M45X2, Boru Çapı (ØD2) 30, B 35,5, C 35,5, ØD1 25, AA 41. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• Boruyu dik kesin ve çapaklarını alın; eğik kesim yüksüğün düzgün oturmasını engeller.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
