M36x2 25s M30x2 20s Metrik Orantılı Nipel (SB-2520-MMON-S)

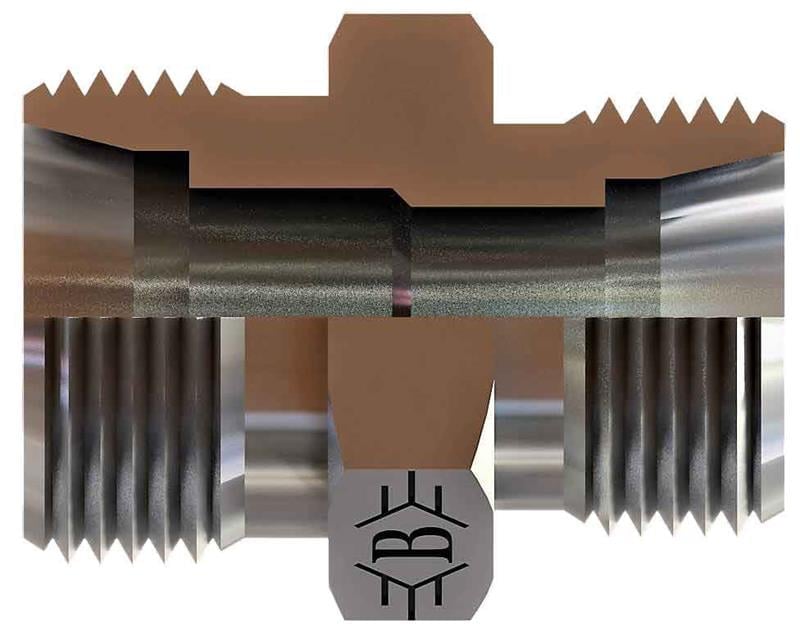

OLC SB-2520-MMON-S: M36x2 - M30x2 ölçülerinde metrik orantı nipel. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

SB-2520-MMON-S ne işe yarar?

SB-2520-MMON-S, M36x2 ile M30x2 bağlantılarını birbirine bağlayan bir geçiş (adaptör) parçasıdır. Pompa, valf ve blok portlarında, hortum rakoru veya boru bağlantısına geçiş için kullanılır. Farklı standartlarda üretilmiş ekipmanları bir araya getirirken ara parça olarak kullanılır.

Sık sorulan sorular

SB-2520-MMON-S için karşı parça nasıl seçilir?

Bu ürünün bir ucu M36x2, diğer ucu M30x2 bağlantılıdır. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır. Metrik tarafta 25 mm dış çaplı boru (S (ağır) seri) kullanılır.

M36x2 ne anlama gelir?

M36x2 ifadesindeki 36 dişin mm cinsinden dış çapını, 2 ise iki diş arası mesafeyi (hatve) gösterir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

SB-2520-MMON-S sızdırmazlığı nasıl sağlanır?

SB-2520-MMON-S ürününün M36x2 tarafı metrik 24° bağlantıdır. Metrik rakorlar DIN 2353 / ISO 8434-1 sistemine göre 24° koniklikle çalışır: boru tarafında yüksük, hortum tarafında somunlu rakorun konik ucu bu yuvaya oturur.

Tablodaki harfler neyi gösterir?

Tabloya göre Diş Ölçüsü T1 M36X2, Diş Ölçüsü T2 M30X2, B 25,5, ØD1 25, ØD2 20, ØD3 16, AA 41. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• Yüksük, somun ve gövdeyi aynı seriden seçin.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
