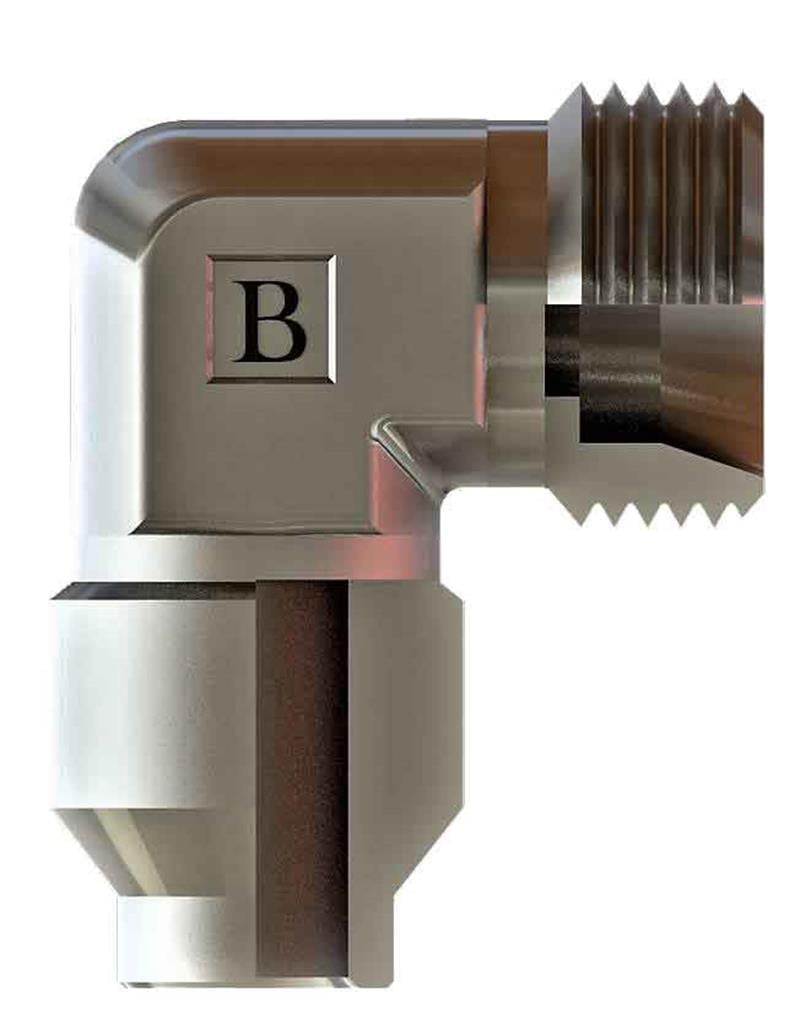

SB-3022-MKD-L, M30x2 ölçüsünde OLC metrik kaynaklık dirsek ürünüdür. L (hafif) seri, 22 mm boru içindir.
Metrik kaynaklık dirsek ne için kullanılır?
SB-3022-MKD-L, M30x2 bağlantılı bir boruya, depoya veya gövdeye kaynakla birleştirilen kaynaklık rakordur. Depo, manifold ve kalın cidarlı borulara bağlantı noktası açmak için kullanılır. Hidrolik depo imalatında dönüş, emiş ve drenaj bağlantıları için kullanılır.
Sık sorulan sorular
Bu rakorun bağlantı uçları nelerdir?
Bu ürünün bağlantı dişi M30x2 ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır. Metrik tarafta 22 mm dış çaplı boru (L (hafif) seri) kullanılır.
M30x2 ne anlama gelir?
M30x2 ifadesindeki 30 dişin mm cinsinden dış çapını, 2 ise iki diş arası mesafeyi (hatve) gösterir. Metrik dişler mm, BSP ve UNF dişler ise inç ölçülüdür.
SB-3022-MKD-L sızdırmazlığı nasıl sağlanır?
Bu ürünün M30x2 ucu metrik 24° sistemine göre sızdırmazlık sağlar. 24° konik yuvalı metrik bağlantıda sızdırmazlık, koniğe oturan kesme halkası veya hortum rakorunun konik ucu ile sağlanır. Bağlantı DIN 2353 / ISO 8434-1 esaslıdır.
SB-3022-MKD-L teknik ölçüleri

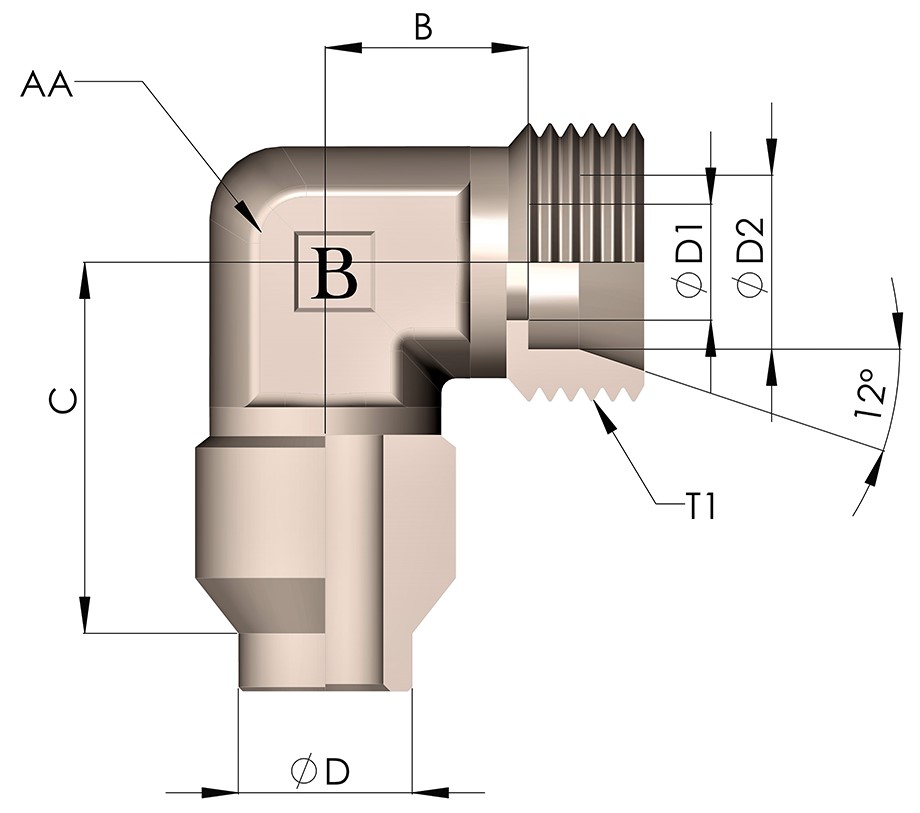

Tabloya göre Diş Ölçüsü M30X2, B 27,5, C 37, ØD 22, ØD1 19, ØD2 22, AA 27. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.
Kullanırken dikkat edilmesi gerekenler
- Karşı parçanın diş ölçüsünü (M30x2) ve bağlantı standardını montajdan önce kontrol edin.
- Metrik bağlantıda L ve S seri parçaları birbirine karıştırmayın.
- Kaynak sonrası dişleri ve iç yüzeyi çapak ve cüruftan temizleyin.
- Bağlantıyı basınç altındayken sökmeye çalışmayın.
