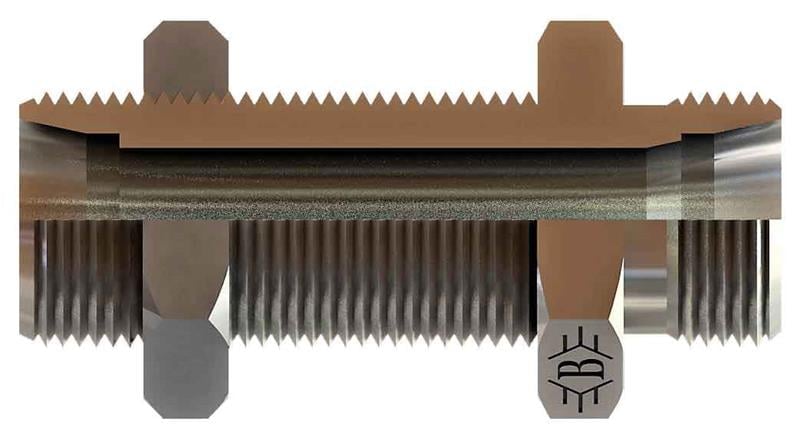

M30x2 ölçüsünde SB-2222-MPGN-L kodlu metrik perde geçiş nipel, OLC hidrolik rakor serisindendir. Metrik tarafı L (hafif) seridir.
SB-2222-MPGN-L ne işe yarar?
SB-2222-MPGN-L, M30x2 bağlantılı bir panel, sac veya depo duvarından geçen perde geçiş rakorudur. Gövde duvardaki delikten geçirilir ve kontra somunla iki taraftan sıkılarak sabitlenir; hat duvarın bir yüzünden diğerine sızdırmaz şekilde geçer. Hattı duvara sabitlediği için titreşimin hortuma iletilmesini azaltır.
Sık sorulan sorular
SB-2222-MPGN-L duvara nasıl sabitlenir?
Perde geçişte gövde bir taraftan omuzuna, diğer taraftan kontra somuna dayanarak duvarı sıkıştırır. Delik çapı, gövdenin dişli kısmının geçeceği ölçüde olmalıdır; ölçüler teknik resimde verilir.
SB-2222-MPGN-L için karşı parça nasıl seçilir?
Bu ürünün bağlantı dişi M30x2 ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır. Metrik tarafta 22 mm dış çaplı boru (L (hafif) seri) kullanılır.
SB-2222-MPGN-L sızdırmazlığı nasıl sağlanır?
M30x2 bağlantı tarafında metrik 24° yapısı kullanılır. 24° konik yuvalı metrik bağlantıda sızdırmazlık, koniğe oturan kesme halkası veya hortum rakorunun konik ucu ile sağlanır. Bağlantı DIN 2353 / ISO 8434-1 esaslıdır.
SB-2222-MPGN-L teknik ölçüleri
Tabloya göre Diş Ölçüsü T1 M30X2, Diş Ölçüsü T2 M30X2, C 16,5, E 34,5, ØD1 22, ØD2 19, A1 36, A2 41. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.
Kullanırken dikkat edilmesi gerekenler
- Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
- Boruyu dik kesin ve çapaklarını alın; eğik kesim yüksüğün düzgün oturmasını engeller.
- Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
