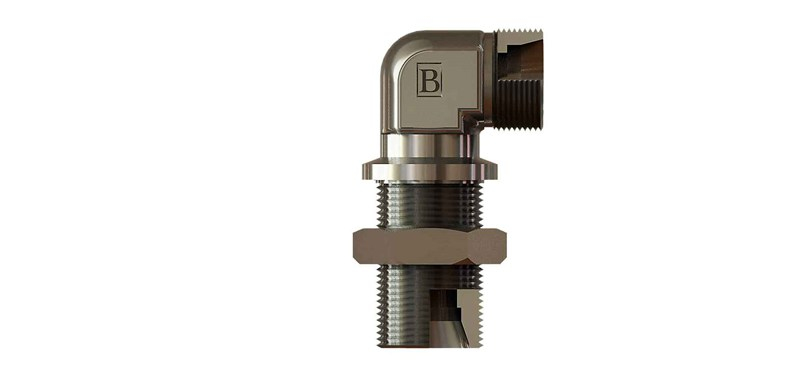

M30x2 ölçüsünde SB-2222-MPGD-L kodlu metrik perde geçiş dirseği, OLC hidrolik rakor serisindendir. Metrik tarafı L (hafif) seridir.
Metrik perde geçiş dirseği nerede kullanılır?
SB-2222-MPGD-L, M30x2 bağlantılı bir panel, sac veya depo duvarından geçen perde geçiş rakorudur. Gövde duvardaki delikten geçirilir ve kontra somunla iki taraftan sıkılarak sabitlenir; hat duvarın bir yüzünden diğerine sızdırmaz şekilde geçer. Hattı duvara sabitlediği için titreşimin hortuma iletilmesini azaltır.
Sık sorulan sorular
SB-2222-MPGD-L duvara nasıl sabitlenir?
Perde geçişte gövde bir taraftan omuzuna, diğer taraftan kontra somuna dayanarak duvarı sıkıştırır. Sac kalınlığı, kontra somunun tam oturabileceği dişli boyu ile uyumlu olmalıdır.
SB-2222-MPGD-L hangi bağlantılara uyar?
Bu ürünün bağlantı dişi M30x2 ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır. Metrik tarafta 22 mm dış çaplı boru (L (hafif) seri) kullanılır.
SB-2222-MPGD-L sızdırmazlığı nasıl sağlanır?
SB-2222-MPGD-L ürününün M30x2 tarafı metrik 24° bağlantıdır. Metrik 24° bağlantılarda (DIN 2353 / ISO 8434-1) erkek gövdenin ağzında 24° koniklik bulunur. Boru, kesme halkası (yüksük) ve somunla bu koniğe sıkıldığında halka boruya gömülür; hem boruyu tutar hem sızdırmazlık sağlar.
SB-2222-MPGD-L teknik ölçüleri
Tabloya göre Diş Ölçüsü T1 M30X2, B 34,5, C 30, E 27,5, ØD1 19, ØD2 22, A1 30, A2 41. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.
Kullanırken dikkat edilmesi gerekenler
- Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
- Metrik bağlantıda L ve S seri parçaları birbirine karıştırmayın.
- Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
