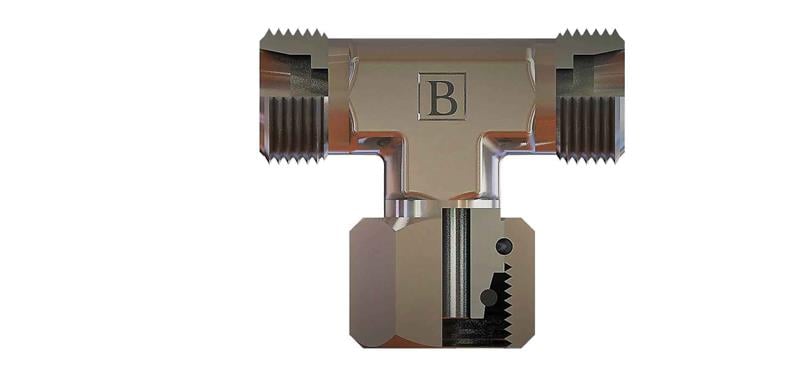

M30x2 22l Metrik Orta Bacak T Rakor (SB-2222-MOT-L)

SB-2222-MOT-L, M30x2 ölçüsünde OLC metrik orta bacak T rakor ürünüdür. L (hafif) seri, 22 mm boru içindir.

Metrik orta bacak T rakor nerede kullanılır?

SB-2222-MOT-L, M30x2 bağlantılı bir hattı üç yöne ayıran T rakordur. Tek hattan iki ayrı tüketiciye akış dağıtmak veya iki hattı birleştirmek için kullanılır. Paralel çalışan silindir veya motorlara akış dağıtmak için tercih edilir.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bağlantı dişi M30x2 ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır. Metrik tarafta 22 mm dış çaplı boru (L (hafif) seri) kullanılır.

Diş ölçüsü nasıl okunur?

M30x2 metrik diştir: 30 mm nominal çap ve 2 mm diş adımı (hatve) anlamına gelir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

Bu bağlantı nasıl sızdırmazlık sağlar?

SB-2222-MOT-L ürününün M30x2 tarafı metrik 24° bağlantıdır. 24° konik yuvalı metrik bağlantıda sızdırmazlık, koniğe oturan kesme halkası veya hortum rakorunun konik ucu ile sağlanır. Bağlantı DIN 2353 / ISO 8434-1 esaslıdır.

SB-2222-MOT-L teknik ölçüleri

Tabloya göre Diş Ölçüsü T1 M30X2, Boru Çapı (ØD2) 22, B 55, C 38,5, ØD1 19, A1 27, A2 36. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• Metrik bağlantıda L ve S seri parçaları birbirine karıştırmayın.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
