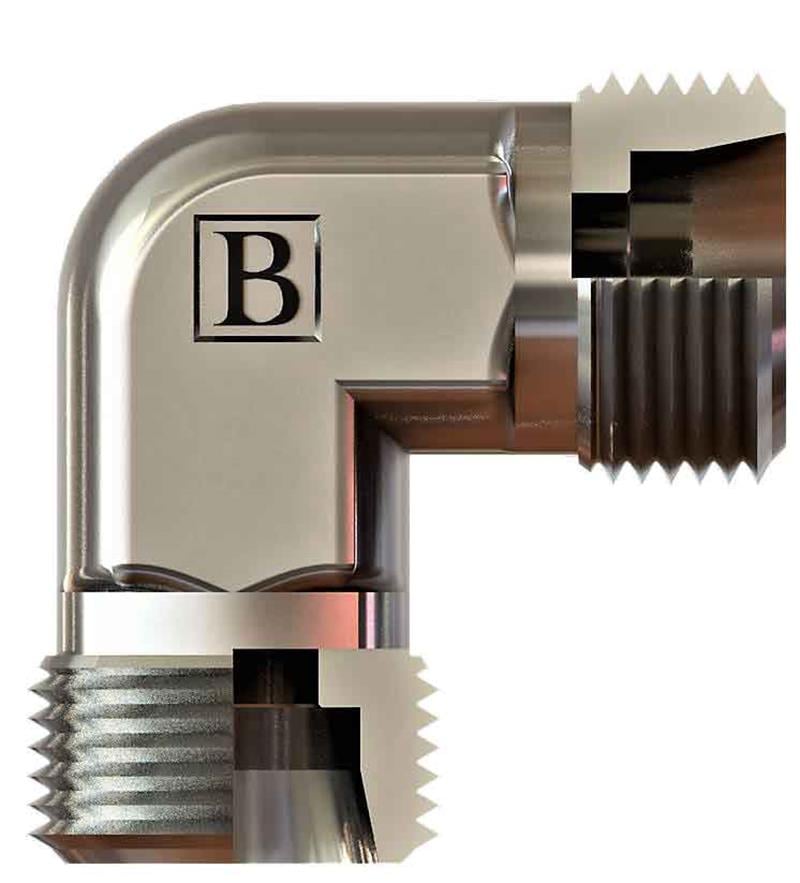

SB-2222-MD-L, M30x2 ölçüsünde OLC metrik dirsek ürünüdür. L (hafif) seri, 22 mm boru içindir.
Metrik dirsek ne için kullanılır?
SB-2222-MD-L, M30x2 bağlantılı hattı 90° döndüren bir dirsek rakordur. Pompa, valf ve silindir portlarında hat yönünü değiştirmek için kullanılır. Makine gövdesine yakın, sıkışık montaj noktalarında tercih edilir.
Sık sorulan sorular
Bu rakorun bağlantı uçları nelerdir?
Bu ürünün bağlantı dişi M30x2 ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin. Metrik tarafta 22 mm dış çaplı boru (L (hafif) seri) kullanılır.
M30x2 ne anlama gelir?
M30x2: M harfi metrik dişi, 30 nominal çapı (mm), 2 diş adımını (mm) belirtir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.
SB-2222-MD-L sızdırmazlığı nasıl sağlanır?
SB-2222-MD-L ürününün M30x2 tarafı metrik 24° bağlantıdır. Metrik 24° bağlantılarda (DIN 2353 / ISO 8434-1) erkek gövdenin ağzında 24° koniklik bulunur. Boru, kesme halkası (yüksük) ve somunla bu koniğe sıkıldığında halka boruya gömülür; hem boruyu tutar hem sızdırmazlık sağlar.
SB-2222-MD-L ölçüleri nelerdir?
Tabloya göre Diş Ölçüsü T1 M30X2, Boru Çapı (ØD2) 22, B 27,5, C 27,5, ØD1 19, AA 27. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.
Kullanırken dikkat edilmesi gerekenler
- Karşı parçanın diş ölçüsünü (M30x2) ve bağlantı standardını montajdan önce kontrol edin.
- Metrik bağlantıda L ve S seri parçaları birbirine karıştırmayın.
- Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
