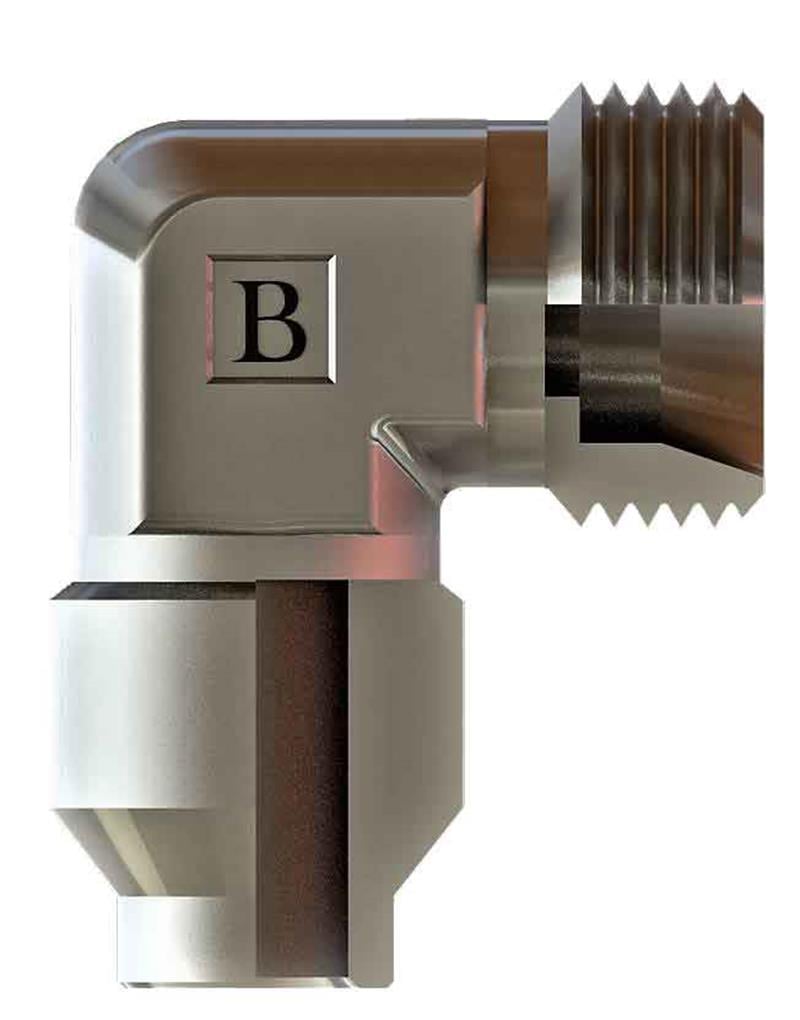

SB-3020-MKD-S, M30x2 ölçüsünde OLC metrik kaynaklık dirsek ürünüdür. S (ağır) seri, 20 mm boru içindir.
Metrik kaynaklık dirsek ne için kullanılır?
SB-3020-MKD-S, M30x2 bağlantılı bir boruya, depoya veya gövdeye kaynakla birleştirilen kaynaklık rakordur. Kaynak tarafı yüzeye kaynatılır, dişli tarafına hortum, boru veya tapa bağlanır. Hidrolik depo imalatında dönüş, emiş ve drenaj bağlantıları için kullanılır.
Sık sorulan sorular
SB-3020-MKD-S için karşı parça nasıl seçilir?
Bu ürünün bağlantı dişi M30x2 ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır. Metrik tarafta 20 mm dış çaplı boru (S (ağır) seri) kullanılır.
Diş ölçüsü nasıl okunur?
M30x2: M harfi metrik dişi, 30 nominal çapı (mm), 2 diş adımını (mm) belirtir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.
L ve S seri arasındaki fark nedir?
Bu ürün S (ağır) seridir ve 20 mm dış çaplı boru içindir. L, S ve LL seriler birbirine karıştırılmamalıdır: aynı boru çapında bile somun ve gövde dişleri farklıdır. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.
Tablodaki harfler neyi gösterir?
Tabloya göre Diş Ölçüsü M30X2, B 26,5, C 38, ØD 20, ØD1 16, ØD2 20, AA 27. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.
Kullanırken dikkat edilmesi gerekenler
- Karşı parçanın diş ölçüsünü (M30x2) ve bağlantı standardını montajdan önce kontrol edin.
- Boruyu dik kesin ve çapaklarını alın; eğik kesim yüksüğün düzgün oturmasını engeller.
- Kaynak sırasında dişli tarafı sıçramalara karşı koruyun.
- Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
