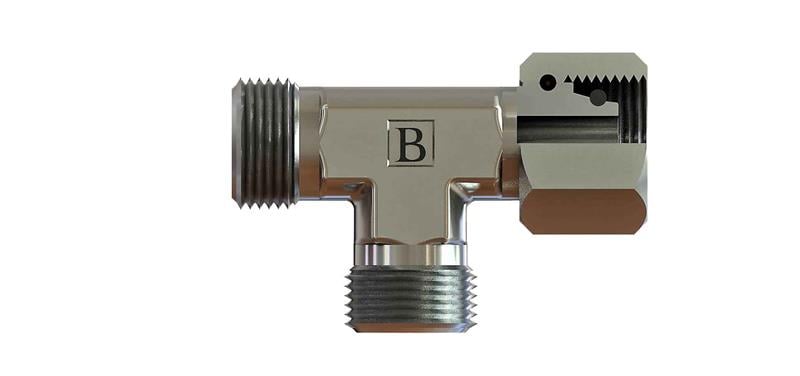

M30x2 20s Metrik Yan Bacak T Rakor (SB-2020-MYT-S)

SB-2020-MYT-S, M30x2 ölçüsünde OLC metrik yan bacak T rakor ürünüdür. S (ağır) seri, 20 mm boru içindir.

Metrik yan bacak T rakor nerede kullanılır?

SB-2020-MYT-S, M30x2 bağlantılı bir hattı üç yöne ayıran T rakordur. Yan bacak tipinde farklı bağlantı ucu T’nin yan kolunda bulunur; uçların konumu teknik resimde gösterilir. Hidrolik ünitelerde dağıtım ve ölçüm noktalarında kullanılır.

Sık sorulan sorular

SB-2020-MYT-S için karşı parça nasıl seçilir?

Bu ürünün bağlantı dişi M30x2 ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin. Metrik tarafta 20 mm dış çaplı boru (S (ağır) seri) kullanılır.

M30x2 dişi nasıl tanınır?

M30x2 ifadesindeki 30 dişin mm cinsinden dış çapını, 2 ise iki diş arası mesafeyi (hatve) gösterir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

Bu bağlantı nasıl sızdırmazlık sağlar?

SB-2020-MYT-S ürününün M30x2 tarafı metrik 24° bağlantıdır. Metrik 24° bağlantılarda (DIN 2353 / ISO 8434-1) erkek gövdenin ağzında 24° koniklik bulunur. Boru, kesme halkası (yüksük) ve somunla bu koniğe sıkıldığında halka boruya gömülür; hem boruyu tutar hem sızdırmazlık sağlar.

SB-2020-MYT-S kodundaki "S" ne demek?

Bu ürün S (ağır) seridir ve 20 mm dış çaplı boru içindir. Metrik 24° sistemde aynı boru çapı için hafif (L) ve ağır (S) seride farklı diş ölçüleri kullanılır; örneğin 6 mm boru L seride M12x1,5, S seride M14x1,5 dişlidir. Somun, yüksük ve gövde aynı seriden seçilmelidir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• Boruyu dik kesin ve çapaklarını alın; eğik kesim yüksüğün düzgün oturmasını engeller.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
