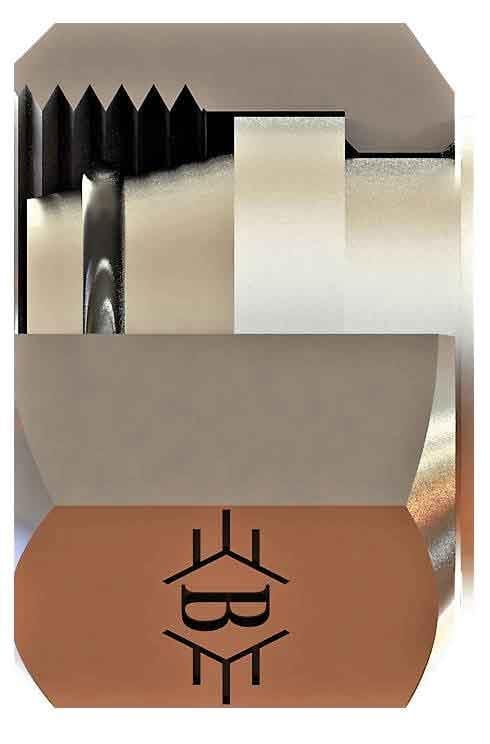

M30x2 20s Metrik Somunlu Tapa (SB-3020-MST-S)

OLC SB-3020-MST-S: M30x2 ölçüsünde metrik somunlu tapa. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

Metrik somunlu tapa ne için kullanılır?

SB-3020-MST-S, M30x2 erkek bir ucu kapatan somunlu (kör) tapadır. Kullanılmayan port veya hat uçlarını basınç altında kapatmak için kullanılır. Bakım sırasında sökülen hattın ucunu kapatarak yağ kaybını ve kirlenmeyi önler.

Sık sorulan sorular

Tapa nasıl seçilir?

Tapa, kapatılacak portun veya erkek ucun diş ölçüsü ve sızdırmazlık tipine göre seçilir. Bu ürün M30x2 bağlantılar içindir.

SB-3020-MST-S hangi bağlantılara uyar?

Bu ürünün bağlantı dişi M30x2 ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır. Metrik tarafta 20 mm dış çaplı boru (S (ağır) seri) kullanılır.

SB-3020-MST-S kodundaki "S" ne demek?

Bu ürün S (ağır) seridir ve 20 mm dış çaplı boru içindir. Metrik 24° sistemde aynı boru çapı için hafif (L) ve ağır (S) seride farklı diş ölçüleri kullanılır; örneğin 6 mm boru L seride M12x1,5, S seride M14x1,5 dişlidir. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.

SB-3020-MST-S ölçüleri nelerdir?

Tabloya göre Diş Ölçüsü M30X2, B 20,5, ØD 20, AA 36. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (M30x2) ve bağlantı standardını montajdan önce kontrol edin.
• Tapayı hattın basıncına uygun tipte seçin.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
