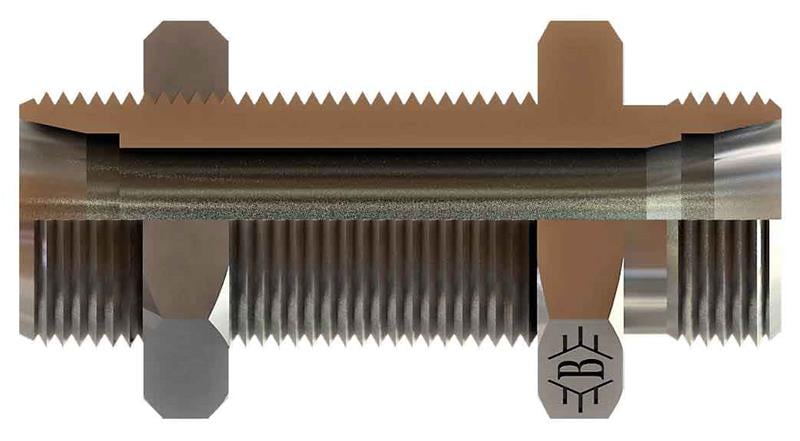

M30x2 20s Metrik Perde Geçiş Nipel (SB-2020-MPGN-S)

OLC SB-2020-MPGN-S: M30x2 ölçüsünde metrik perde geçiş nipel. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

Metrik perde geçiş nipel nerede kullanılır?

SB-2020-MPGN-S, M30x2 bağlantılı bir panel, sac veya depo duvarından geçen perde geçiş rakorudur. Hidrolik depo, kabin ve muhafaza duvarlarında hortum veya boru geçişi için kullanılır. Makine kabinlerinden dışarı çıkan hatlarda ve depo kapaklarında tercih edilir.

Sık sorulan sorular

SB-2020-MPGN-S duvara nasıl sabitlenir?

Perde geçişte gövde bir taraftan omuzuna, diğer taraftan kontra somuna dayanarak duvarı sıkıştırır. Sac kalınlığı, kontra somunun tam oturabileceği dişli boyu ile uyumlu olmalıdır.

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bağlantı dişi M30x2 ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır. Metrik tarafta 20 mm dış çaplı boru (S (ağır) seri) kullanılır.

Diş ölçüsü nasıl okunur?

M30x2: M harfi metrik dişi, 30 nominal çapı (mm), 2 diş adımını (mm) belirtir. Metrik dişler mm, BSP ve UNF dişler ise inç ölçülüdür.

Bağlantıda conta gerekir mi?

M30x2 bağlantı tarafında metrik 24° yapısı kullanılır. Metrik rakorlar DIN 2353 / ISO 8434-1 sistemine göre 24° koniklikle çalışır: boru tarafında yüksük, hortum tarafında somunlu rakorun konik ucu bu yuvaya oturur.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• Boruyu dik kesin ve çapaklarını alın; eğik kesim yüksüğün düzgün oturmasını engeller.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
