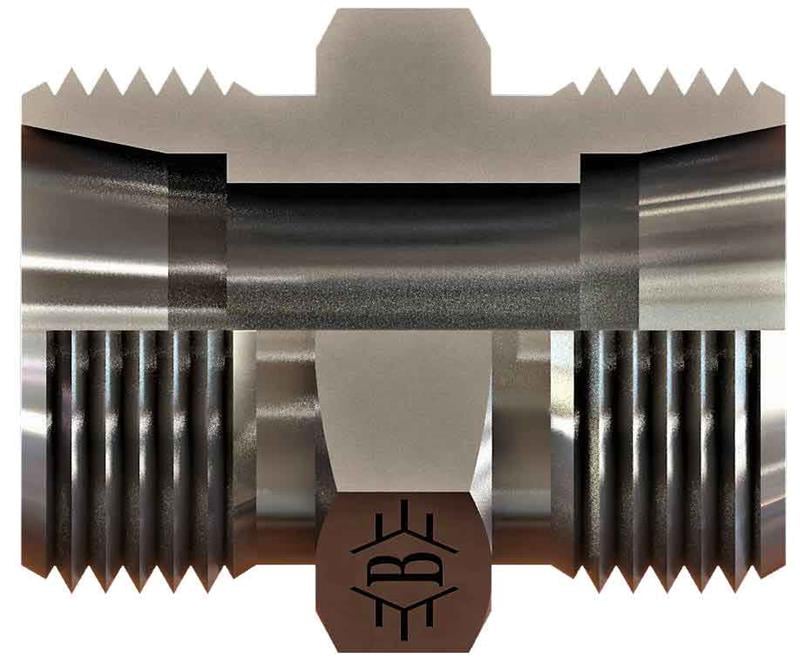

M30x2 20s Metrik Ara Nipel Rakor (SB-2020-MMN-S)

OLC SB-2020-MMN-S: M30x2 ölçüsünde metrik ara nipel. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

Metrik ara nipel nerede kullanılır?

SB-2020-MMN-S, iki bağlantıyı birbirine bağlayan bir nipel / geçiş parçasıdır. Pompa, valf ve blok portlarında, hortum rakoru veya boru bağlantısına geçiş için kullanılır. Farklı standartlarda üretilmiş ekipmanları bir araya getirirken ara parça olarak kullanılır.

Sık sorulan sorular

SB-2020-MMN-S hangi bağlantılara uyar?

Bu ürünün bağlantı dişi M30x2 ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır. Metrik tarafta 20 mm dış çaplı boru (S (ağır) seri) kullanılır.

M30x2 dişi nasıl tanınır?

M30x2 ifadesindeki 30 dişin mm cinsinden dış çapını, 2 ise iki diş arası mesafeyi (hatve) gösterir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

Bu bağlantı nasıl sızdırmazlık sağlar?

M30x2 bağlantı tarafında metrik 24° yapısı kullanılır. 24° konik yuvalı metrik bağlantıda sızdırmazlık, koniğe oturan kesme halkası veya hortum rakorunun konik ucu ile sağlanır. Bağlantı DIN 2353 / ISO 8434-1 esaslıdır.

SB-2020-MMN-S teknik ölçüleri

Tabloya göre Diş Ölçüsü T1 M30X2, Diş Ölçüsü T2 M30X2, B 23, ØD1 16, ØD2 20, AA 32. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• Boruyu dik kesin ve çapaklarını alın; eğik kesim yüksüğün düzgün oturmasını engeller.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
