M30x2 - M24x1,5 ölçülerinde SB-2016-MMON-S kodlu metrik orantı nipel, OLC hidrolik rakor serisindendir. Metrik tarafı S (ağır) seridir.
SB-2016-MMON-S ne işe yarar?
SB-2016-MMON-S, M30x2 ile M24x1,5 bağlantılarını birbirine bağlayan bir geçiş (adaptör) parçasıdır. Pompa, valf ve blok portlarında, hortum rakoru veya boru bağlantısına geçiş için kullanılır. Farklı standartlarda üretilmiş ekipmanları bir araya getirirken ara parça olarak kullanılır.
Sık sorulan sorular
M30x2 ne anlama gelir?
M30x2 ifadesindeki 30 dişin mm cinsinden dış çapını, 2 ise iki diş arası mesafeyi (hatve) gösterir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.
Bu bağlantı nasıl sızdırmazlık sağlar?
SB-2016-MMON-S ürününün M30x2 tarafı metrik 24° bağlantıdır. Metrik 24° bağlantılarda (DIN 2353 / ISO 8434-1) erkek gövdenin ağzında 24° koniklik bulunur. Boru, kesme halkası (yüksük) ve somunla bu koniğe sıkıldığında halka boruya gömülür; hem boruyu tutar hem sızdırmazlık sağlar.
SB-2016-MMON-S kodundaki "S" ne demek?
Bu ürün S (ağır) seridir ve 20 mm dış çaplı boru içindir. L, S ve LL seriler birbirine karıştırılmamalıdır: aynı boru çapında bile somun ve gövde dişleri farklıdır. Somun, yüksük ve gövde aynı seriden seçilmelidir.
SB-2016-MMON-S teknik ölçüleri

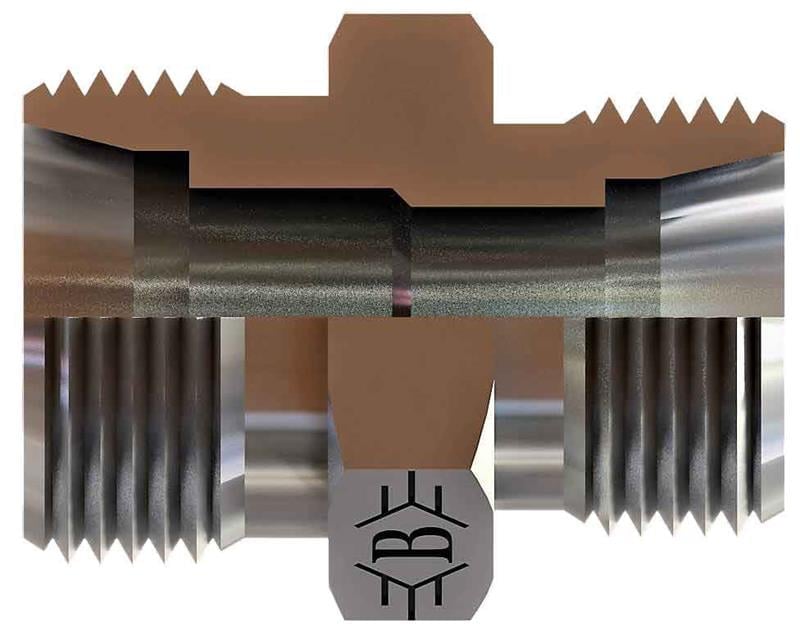

Tabloya göre Diş Ölçüsü T1 M30X2, Diş Ölçüsü T2 M24X1,5, B 23, ØD1 20, ØD2 16, ØD3 12, AA 32. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.
Kullanırken dikkat edilmesi gerekenler
- Karşı parçanın diş ölçüsünü (M30x2) ve bağlantı standardını montajdan önce kontrol edin.
- Metrik bağlantıda L ve S seri parçaları birbirine karıştırmayın.
- Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
