M30x2 20s M24x1,5 16s Metrik Kor Rakor (SB-2016-MMTR-S)

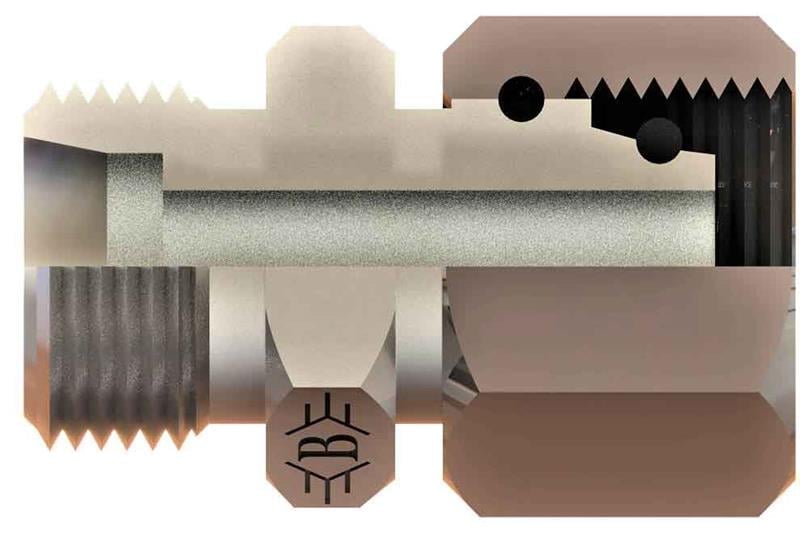

OLC SB-2016-MMTR-S: M30x2 - M24x1,5 ölçülerinde metrik - metrik geçiş rakoru. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

Metrik - metrik geçiş rakoru nerede kullanılır?

SB-2016-MMTR-S, M30x2 ile M24x1,5 bağlantılarını birbirine bağlayan bir geçiş (adaptör) parçasıdır. Farklı diş standartlarındaki parçaları birbirine uyumlu hale getirir. Hidrolik ünite, valf bloğu ve iş makinesi tesisatında yaygın bir bağlantı elemanıdır.

Sık sorulan sorular

SB-2016-MMTR-S için karşı parça nasıl seçilir?

Bu ürünün bir ucu M30x2, diğer ucu M24x1,5 bağlantılıdır. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır. Metrik tarafta 20 mm dış çaplı boru (S (ağır) seri) kullanılır.

M24x1,5 dişi nasıl tanınır?

M24x1,5 ifadesindeki 24 dişin mm cinsinden dış çapını, 1,5 ise iki diş arası mesafeyi (hatve) gösterir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

SB-2016-MMTR-S sızdırmazlığı nasıl sağlanır?

SB-2016-MMTR-S ürününün M30x2 tarafı metrik 24° bağlantıdır. Metrik rakorlar DIN 2353 / ISO 8434-1 sistemine göre 24° koniklikle çalışır: boru tarafında yüksük, hortum tarafında somunlu rakorun konik ucu bu yuvaya oturur.

S (ağır) seri ne anlama gelir?

Bu ürün S (ağır) seridir ve 20 mm dış çaplı boru içindir. Metrik 24° sistemde aynı boru çapı için hafif (L) ve ağır (S) seride farklı diş ölçüleri kullanılır; örneğin 6 mm boru L seride M12x1,5, S seride M14x1,5 dişlidir. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• Metrik bağlantıda L ve S seri parçaları birbirine karıştırmayın.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
