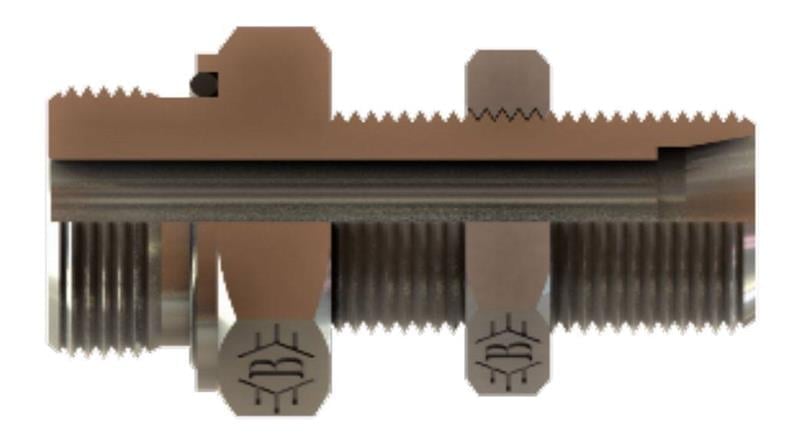

M26x1,5x22x1,5 Orantılı Pgn Metrik Orantılı Perde Geçiş Nipeli (SB-2622-OPGN)

OLC SB-2622-OPGN: M26x1,5 ölçüsünde metrik orantılı perde geçişli nipel. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

Metrik orantılı perde geçişli nipel nerede kullanılır?

SB-2622-OPGN, M26x1,5 bağlantılı bir panel, sac veya depo duvarından geçen perde geçiş rakorudur. Hidrolik depo, kabin ve muhafaza duvarlarında hortum veya boru geçişi için kullanılır. Makine kabinlerinden dışarı çıkan hatlarda ve depo kapaklarında tercih edilir.

Sık sorulan sorular

SB-2622-OPGN duvara nasıl sabitlenir?

Perde geçişte gövde bir taraftan omuzuna, diğer taraftan kontra somuna dayanarak duvarı sıkıştırır. Delik fazla büyük açılırsa gövde oynar; dişli gövde çapına uygun delik açılmalıdır.

SB-2622-OPGN için karşı parça nasıl seçilir?

Bu ürünün bağlantı dişi M26x1,5 ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

Diş ölçüsü nasıl okunur?

M26x1,5 metrik diştir: 26 mm nominal çap ve 1,5 mm diş adımı (hatve) anlamına gelir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

Bağlantıda conta gerekir mi?

SB-2622-OPGN ürününün M26x1,5 tarafı metrik 24° bağlantıdır. 24° konik yuvalı metrik bağlantıda sızdırmazlık, koniğe oturan kesme halkası veya hortum rakorunun konik ucu ile sağlanır. Bağlantı DIN 2353 / ISO 8434-1 esaslıdır.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (M26x1,5) ve bağlantı standardını montajdan önce kontrol edin.
• Yüksük, somun ve gövdeyi aynı seriden seçin.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
