M26x1,5 M26x1,5 18l Metrik Blok Metrik 24 Havşalı Nipel (SB-2618-MMBN-L)

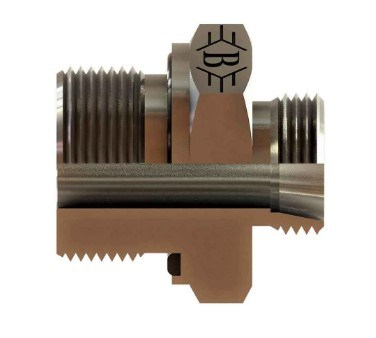

OLC SB-2618-MMBN-L: M26x1,5 ölçüsünde metrik blok - metrik 24° havşalı nipel. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

Metrik blok - metrik 24° havşalı nipel ne için kullanılır?

SB-2618-MMBN-L, iki bağlantıyı birbirine bağlayan bir nipel / geçiş parçasıdır. Pompa, valf ve blok portlarında, hortum rakoru veya boru bağlantısına geçiş için kullanılır. Farklı standartlarda üretilmiş ekipmanları bir araya getirirken ara parça olarak kullanılır.

Sık sorulan sorular

SB-2618-MMBN-L hangi bağlantılara uyar?

Bu ürünün bağlantı dişi M26x1,5 ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin. Metrik tarafta 18 mm dış çaplı boru (L (hafif) seri) kullanılır.

Diş ölçüsü nasıl okunur?

M26x1,5 metrik diştir: 26 mm nominal çap ve 1,5 mm diş adımı (hatve) anlamına gelir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

Bağlantıda conta gerekir mi?

SB-2618-MMBN-L ürününün M26x1,5 tarafı metrik 24° bağlantıdır. Metrik rakorlar DIN 2353 / ISO 8434-1 sistemine göre 24° koniklikle çalışır: boru tarafında yüksük, hortum tarafında somunlu rakorun konik ucu bu yuvaya oturur.

L (hafif) seri ne anlama gelir?

Bu ürün L (hafif) seridir ve 18 mm dış çaplı boru içindir. L seri genel tesisat, S seri daha zorlu ve yüksek basınçlı hatlar içindir; S serinin gövdesi ve dişi daha büyüktür. Somun, yüksük ve gövde aynı seriden seçilmelidir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (M26x1,5) ve bağlantı standardını montajdan önce kontrol edin.
• Metrik bağlantıda L ve S seri parçaları birbirine karıştırmayın.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
