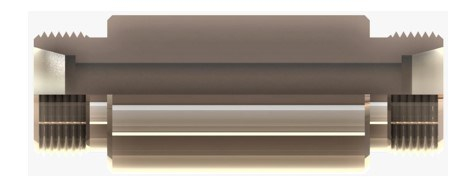

M26x1,5 ölçüsünde SB-2618-MKPGN-L kodlu metrik perde geçişli kaynaklık nipel, OLC hidrolik rakor serisindendir. Metrik tarafı L (hafif) seridir.
SB-2618-MKPGN-L ne işe yarar?
SB-2618-MKPGN-L, M26x1,5 bağlantılı bir boruya, depoya veya gövdeye kaynakla birleştirilen kaynaklık rakordur. Kaynak tarafı yüzeye kaynatılır, dişli tarafına hortum, boru veya tapa bağlanır. Özel manifold ve boru tesisatlarında bağlantı noktası oluşturur.
Sık sorulan sorular
SB-2618-MKPGN-L için karşı parça nasıl seçilir?
Bu ürünün bağlantı dişi M26x1,5 ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır. Metrik tarafta 18 mm dış çaplı boru (L (hafif) seri) kullanılır.
M26x1,5 dişi nasıl tanınır?
M26x1,5 metrik diştir: 26 mm nominal çap ve 1,5 mm diş adımı (hatve) anlamına gelir. Metrik dişler mm, BSP ve UNF dişler ise inç ölçülüdür.
Bu bağlantı nasıl sızdırmazlık sağlar?
SB-2618-MKPGN-L ürününün M26x1,5 tarafı metrik 24° bağlantıdır. Metrik rakorlar DIN 2353 / ISO 8434-1 sistemine göre 24° koniklikle çalışır: boru tarafında yüksük, hortum tarafında somunlu rakorun konik ucu bu yuvaya oturur.
SB-2618-MKPGN-L kodundaki "L" ne demek?
Bu ürün L (hafif) seridir ve 18 mm dış çaplı boru içindir. Metrik 24° sistemde aynı boru çapı için hafif (L) ve ağır (S) seride farklı diş ölçüleri kullanılır; örneğin 6 mm boru L seride M12x1,5, S seride M14x1,5 dişlidir. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.
Kullanırken dikkat edilmesi gerekenler
- Karşı parçanın diş ölçüsünü (M26x1,5) ve bağlantı standardını montajdan önce kontrol edin.
- Metrik bağlantıda L ve S seri parçaları birbirine karıştırmayın.
- Kaynak sırasında dişli tarafı sıçramalara karşı koruyun.
- Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
