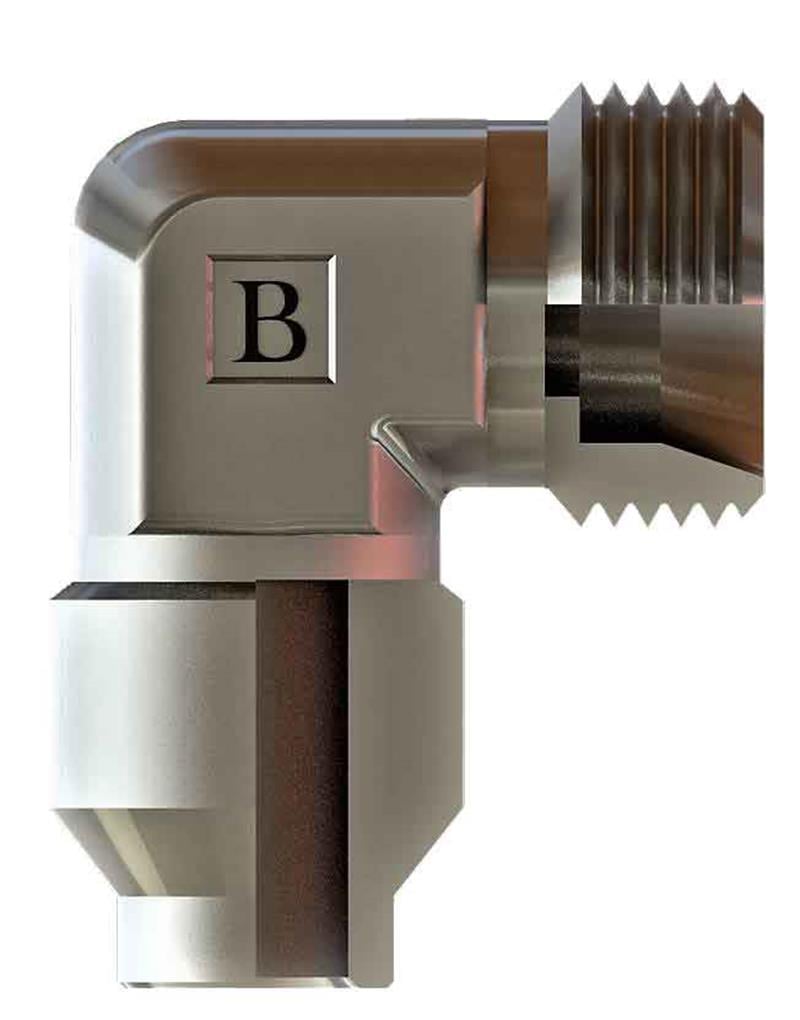

M26x1,5 ölçüsünde SB-2618-MKD-L kodlu metrik kaynaklık dirsek, OLC hidrolik rakor serisindendir. Metrik tarafı L (hafif) seridir.
Metrik kaynaklık dirsek nerede kullanılır?
SB-2618-MKD-L, M26x1,5 bağlantılı bir boruya, depoya veya gövdeye kaynakla birleştirilen kaynaklık rakordur. Depo, manifold ve kalın cidarlı borulara bağlantı noktası açmak için kullanılır. Makine şasesine sabit bağlantı noktası gerektiğinde tercih edilir.
Sık sorulan sorular
Bu rakorun bağlantı uçları nelerdir?
Bu ürünün bağlantı dişi M26x1,5 ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin. Metrik tarafta 18 mm dış çaplı boru (L (hafif) seri) kullanılır.
M26x1,5 dişi nasıl tanınır?
M26x1,5 metrik diştir: 26 mm nominal çap ve 1,5 mm diş adımı (hatve) anlamına gelir. Metrik dişler mm, BSP ve UNF dişler ise inç ölçülüdür.
Bu bağlantı nasıl sızdırmazlık sağlar?
SB-2618-MKD-L ürününün M26x1,5 tarafı metrik 24° bağlantıdır. Metrik rakorlar DIN 2353 / ISO 8434-1 sistemine göre 24° koniklikle çalışır: boru tarafında yüksük, hortum tarafında somunlu rakorun konik ucu bu yuvaya oturur.
L (hafif) seri ne anlama gelir?
Bu ürün L (hafif) seridir ve 18 mm dış çaplı boru içindir. Metrik 24° sistemde aynı boru çapı için hafif (L) ve ağır (S) seride farklı diş ölçüleri kullanılır; örneğin 6 mm boru L seride M12x1,5, S seride M14x1,5 dişlidir. Somun, yüksük ve gövde aynı seriden seçilmelidir.
Kullanırken dikkat edilmesi gerekenler
- Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
- Yüksük, somun ve gövdeyi aynı seriden seçin.
- Kaynak sonrası dişleri ve iç yüzeyi çapak ve cüruftan temizleyin.
- Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
