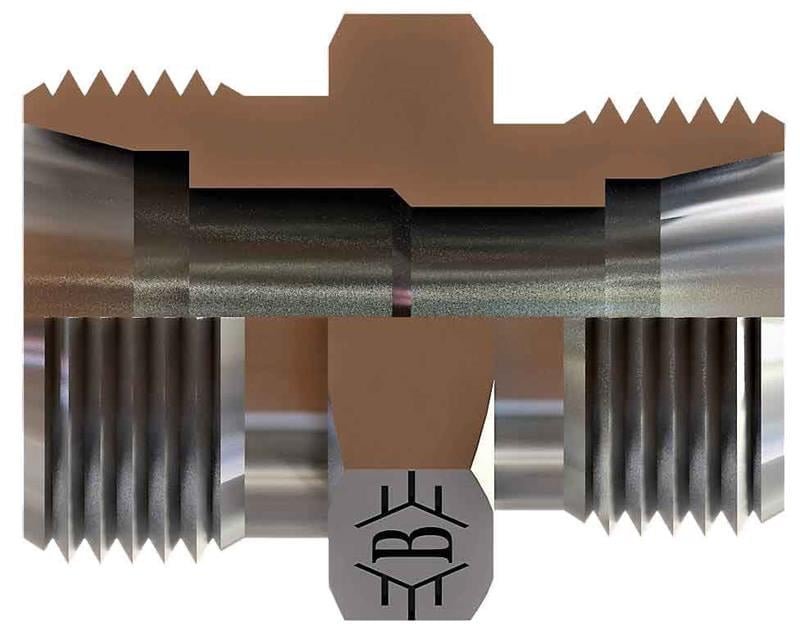

OLC SB-1815-MMON-L: M26x1,5 - M22x1,5 ölçülerinde metrik orantı nipel. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.
Metrik orantı nipel ne için kullanılır?
SB-1815-MMON-L, M26x1,5 ile M22x1,5 bağlantılarını birbirine bağlayan bir geçiş (adaptör) parçasıdır. Farklı ölçüdeki iki bağlantı arasında ölçü küçültme veya büyütme (redüksiyon) için kullanılır. Hidrolik ünite, valf bloğu ve iş makinesi tesisatında yaygın bir bağlantı elemanıdır.
Sık sorulan sorular
SB-1815-MMON-L hangi bağlantılara uyar?
Bu ürünün bir ucu M26x1,5, diğer ucu M22x1,5 bağlantılıdır. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır. Metrik tarafta 18 mm dış çaplı boru (L (hafif) seri) kullanılır.
Diş ölçüsü nasıl okunur?
M22x1,5 metrik diştir: 22 mm nominal çap ve 1,5 mm diş adımı (hatve) anlamına gelir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.
SB-1815-MMON-L sızdırmazlığı nasıl sağlanır?
M26x1,5 bağlantı tarafında metrik 24° yapısı kullanılır. 24° konik yuvalı metrik bağlantıda sızdırmazlık, koniğe oturan kesme halkası veya hortum rakorunun konik ucu ile sağlanır. Bağlantı DIN 2353 / ISO 8434-1 esaslıdır.
L (hafif) seri ne anlama gelir?
Bu ürün L (hafif) seridir ve 18 mm dış çaplı boru içindir. Metrik 24° sistemde aynı boru çapı için hafif (L) ve ağır (S) seride farklı diş ölçüleri kullanılır; örneğin 6 mm boru L seride M12x1,5, S seride M14x1,5 dişlidir. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.
Kullanırken dikkat edilmesi gerekenler
- Karşı parçanın diş ölçüsünü (M26x1,5) ve bağlantı standardını montajdan önce kontrol edin.
- Metrik bağlantıda L ve S seri parçaları birbirine karıştırmayın.
- Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
