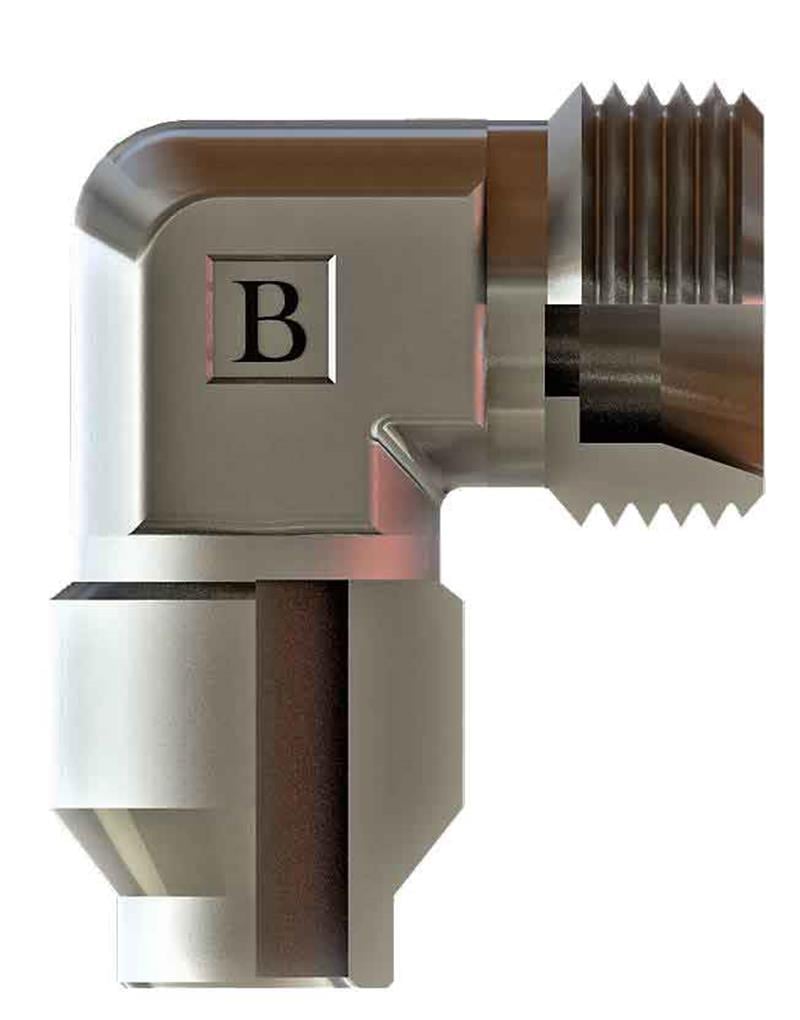

M24x1,5 ölçüsünde SB-2416-MKD-S kodlu metrik kaynaklık dirsek, OLC hidrolik rakor serisindendir. Metrik tarafı S (ağır) seridir.
Metrik kaynaklık dirsek nerede kullanılır?
SB-2416-MKD-S, M24x1,5 bağlantılı bir boruya, depoya veya gövdeye kaynakla birleştirilen kaynaklık rakordur. Kaynak tarafı yüzeye kaynatılır, dişli tarafına hortum, boru veya tapa bağlanır. Makine şasesine sabit bağlantı noktası gerektiğinde tercih edilir.
Sık sorulan sorular
SB-2416-MKD-S için karşı parça nasıl seçilir?
Bu ürünün bağlantı dişi M24x1,5 ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır. Metrik tarafta 16 mm dış çaplı boru (S (ağır) seri) kullanılır.
Diş ölçüsü nasıl okunur?
M24x1,5 metrik diştir: 24 mm nominal çap ve 1,5 mm diş adımı (hatve) anlamına gelir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.
Bağlantıda conta gerekir mi?
SB-2416-MKD-S ürününün M24x1,5 tarafı metrik 24° bağlantıdır. Metrik 24° bağlantılarda (DIN 2353 / ISO 8434-1) erkek gövdenin ağzında 24° koniklik bulunur. Boru, kesme halkası (yüksük) ve somunla bu koniğe sıkıldığında halka boruya gömülür; hem boruyu tutar hem sızdırmazlık sağlar.
SB-2416-MKD-S ölçüleri nelerdir?
Tabloya göre Diş Ölçüsü M24X1,5, B 24,5, C 31, ØD 16, ØD1 12, ØD2 16, AA 14. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
- Yüksük, somun ve gövdeyi aynı seriden seçin.
- Kaynak sırasında dişli tarafı sıçramalara karşı koruyun.
- Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
