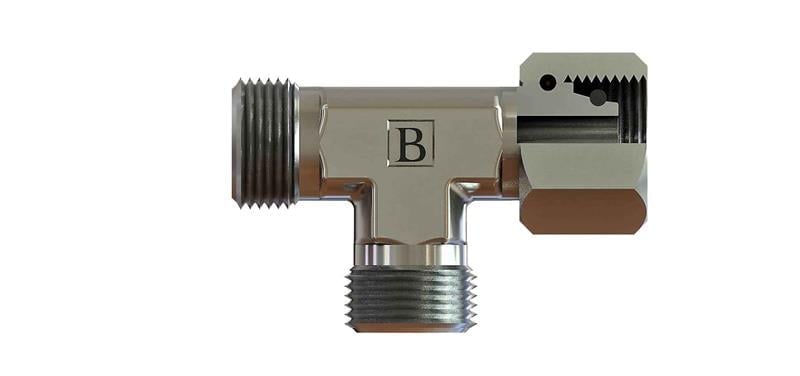

M24x1,5 ölçüsünde SB-1616-MYT-S kodlu metrik yan bacak T rakor, OLC hidrolik rakor serisindendir. Metrik tarafı S (ağır) seridir.
Metrik yan bacak T rakor nerede kullanılır?
SB-1616-MYT-S, M24x1,5 bağlantılı bir hattı üç yöne ayıran T rakordur. Yan bacak tipinde farklı bağlantı ucu T’nin yan kolunda bulunur; uçların konumu teknik resimde gösterilir. Paralel çalışan silindir veya motorlara akış dağıtmak için tercih edilir.
Sık sorulan sorular
M24x1,5 ne anlama gelir?
M24x1,5 ifadesindeki 24 dişin mm cinsinden dış çapını, 1,5 ise iki diş arası mesafeyi (hatve) gösterir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.
SB-1616-MYT-S sızdırmazlığı nasıl sağlanır?
Bu ürünün M24x1,5 ucu metrik 24° sistemine göre sızdırmazlık sağlar. 24° konik yuvalı metrik bağlantıda sızdırmazlık, koniğe oturan kesme halkası veya hortum rakorunun konik ucu ile sağlanır. Bağlantı DIN 2353 / ISO 8434-1 esaslıdır.
SB-1616-MYT-S kodundaki "S" ne demek?
Bu ürün S (ağır) seridir ve 16 mm dış çaplı boru içindir. Metrik 24° sistemde aynı boru çapı için hafif (L) ve ağır (S) seride farklı diş ölçüleri kullanılır; örneğin 6 mm boru L seride M12x1,5, S seride M14x1,5 dişlidir. Somun, yüksük ve gövde aynı seriden seçilmelidir.
SB-1616-MYT-S teknik ölçüleri
Tabloya göre Diş Ölçüsü T1 M24X1,5, Diş Ölçüsü T2 16, C 36,5, E 24,5, ØD1 12, A1 24, A2 30. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
- Metrik bağlantıda L ve S seri parçaları birbirine karıştırmayın.
- Bağlantıyı basınç altındayken sökmeye çalışmayın.
